W grzejniku drabinkowym strona podłączenia nie jest detalem kosmetycznym. Od niej zależy, czy zawór będzie pracował zgodnie z projektem, czy grzejnik da się wygodnie odpowietrzyć i czy instalacja zmieści się bez przeróbek po wykończeniu łazienki. Na pytanie, z której strony zasilanie grzejnika drabinkowego, nie odpowiada się jednym uniwersalnym kierunkiem, bo wszystko zależy od konkretnego modelu, wersji podłączenia i armatury.
Najważniejsze wnioski o podłączeniu drabinki łazienkowej
- Najpierw sprawdza się kartę techniczną grzejnika, a dopiero potem wybiera stronę zasilania.
- W modelach symetrycznych strona bywa wyborem instalacyjnym, ale kierunek przepływu nadal musi zgadzać się z zaworem.
- Wersje lewe i prawe oznaczają zwykle konkretną orientację przyłącza lub zaworu, więc trzeba je ustalić przed zakupem.
- Odpowietrznik powinien znaleźć się w najwyższym punkcie grzejnika, inaczej rośnie ryzyko zapowietrzania.
- Przy podłączeniu środkowym pytanie o lewą lub prawą stronę schodzi na drugi plan, a liczy się rozstaw i zgodność z armaturą.
Najkrótsza odpowiedź brzmi
Krótka odpowiedź: zasilanie prowadzi się z tej strony, którą przewidział producent albo która wynika z układu zaworu i rur w ścianie. Jeśli model jest symetryczny lub ma podłączenie środkowe, stronę da się dobrać do instalacji; jeśli ma wersję lewą lub prawą, nie ma tu miejsca na zgadywanie.
Ja patrzę na to tak: najpierw musi się zgadzać przepływ, potem estetyka i wygoda montażu. Dobrze dobrana strona ułatwia też odpowietrzanie, bo odpowietrznik powinien znaleźć się w najwyższym punkcie grzejnika, a wkładka termostatyczna, czyli element zaworu reagujący na temperaturę wody, musi pracować w kierunku zgodnym z jego konstrukcją. Dzięki temu instalacja nie tylko grzeje, ale też reguluje się przewidywalnie.
W praktyce to właśnie dokumentacja modelu rozstrzyga spór o stronę podłączenia, więc zanim przejdę do montażu, sprawdzam typ przyłącza, a dopiero potem układam rury i zawory.
Jak rozpoznać, czy model narzuca lewą albo prawą stronę
W dokumentacji szukam przede wszystkim trzech rzeczy: rysunku przyłączy, symbolu wersji i opisu kierunku przepływu. W wielu modelach producent zapisuje to wprost, a w katalogach pojawiają się też warianty lewe i prawe, które określają położenie zaworu termostatycznego albo zespołu przyłączeniowego.
| Co widzę w dokumentacji | Co to oznacza w praktyce | Czy strona ma znaczenie |
|---|---|---|
| Podłączenie środkowe | Przyłącze jest wyprowadzone centralnie, więc lewa i prawa strona nie są głównym problemem | Niewielkie, ważniejszy jest rozstaw i zgodność z armaturą |
| Wersja lewa lub prawa | Model ma określoną orientację przyłącza albo zaworu | Tak, trzeba zamówić właściwy wariant |

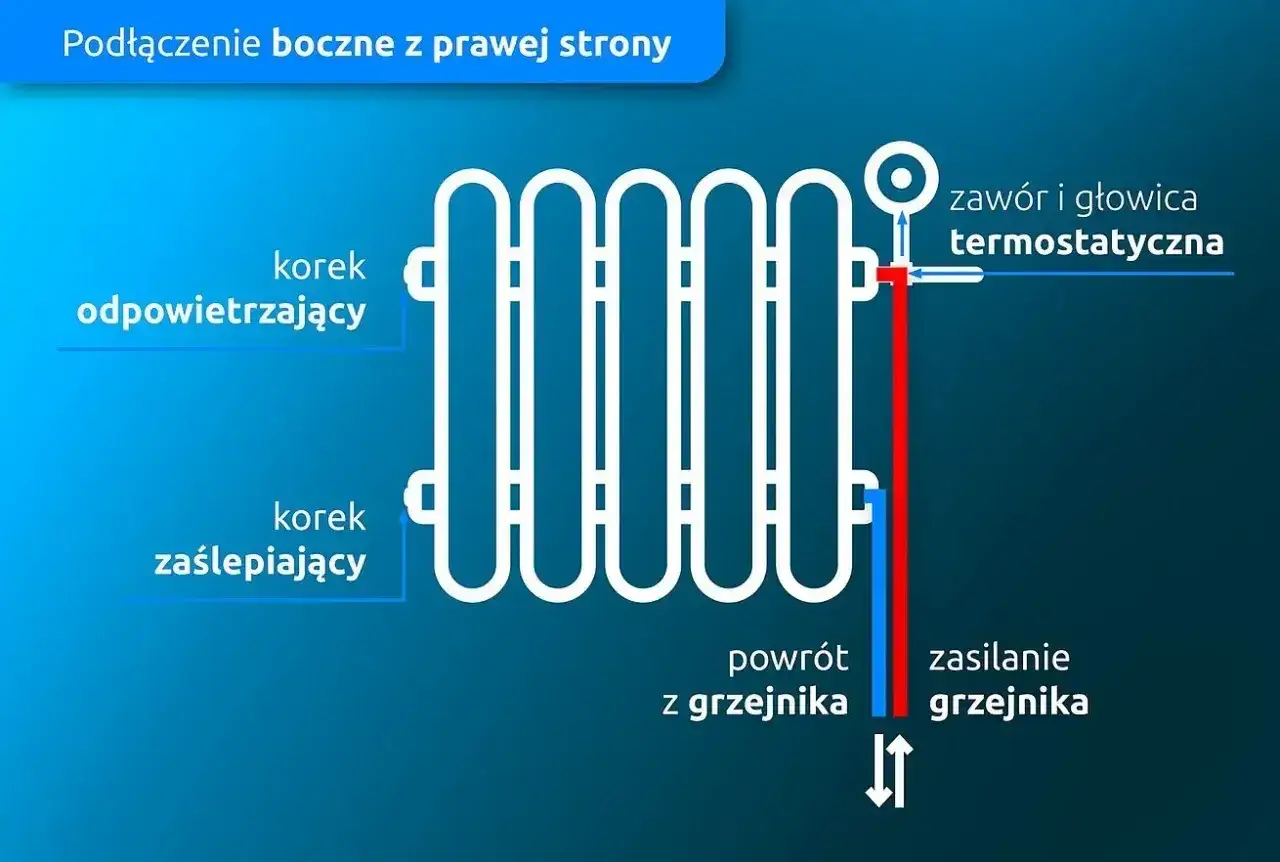

| Podłączenie boczne | Rury wchodzą z boku, więc układ ściany i położenie zaworu zaczynają decydować o montażu | Tak, zazwyczaj bardzo wyraźnie |
| Kilka symboli przyłączy w karcie produktu | Ten sam grzejnik występuje w różnych konfiguracjach, np. z innym rozstawem lub inną stroną wyprowadzenia | Tak, trzeba czytać oznaczenia, a nie sam wygląd grzejnika |
W praktyce oznacza to jedno: nie każdy grzejnik drabinkowy da się obrócić o 180 stopni i zamontować dowolnie. Są modele, w których strona jest tylko kwestią wygody instalatora, ale są też takie, w których odpowiada za nią fabryczna konstrukcja kolektora, zaworu albo ukrytego prowadzenia rur. Właśnie dlatego przed zakupem patrzę na schemat, a nie tylko na zdjęcie produktu. To prowadzi nas do kolejnego kroku, czyli planowania samego montażu.
Jak planuję podłączenie przed montażem
Jeżeli mam już wybrany model, układam montaż w takiej kolejności, żeby później niczego nie poprawiać w ścianie ani w płytkach. To jest znacznie szybsze niż późniejsze przeróbki, nawet jeśli na etapie projektu wydaje się przesadą.
- Odczytuję symbol podłączenia z karty technicznej i sprawdzam, czy model ma wariant lewy, prawy czy symetryczny.
- Sprawdzam, skąd faktycznie wychodzą rury: ze ściany, z podłogi czy z zabudowy.
- Ustalam, gdzie ma pracować zawór termostatyczny i czy głowica będzie miała swobodny dostęp.
- Wyznaczam najwyższy punkt grzejnika, bo tam powinien trafić odpowietrznik.
- Jeśli producent przewidział zasilenie i powrót z jednego otworu w kolektorze, dobieram odpowiedni zawór z rurką zanurzeniową.
Rurka zanurzeniowa to element zaworu, który kieruje przepływ wewnątrz grzejnika tak, aby zasilanie i powrót działały poprawnie mimo jednego przyłącza. To rozwiązanie spotyka się w modelach, gdzie instalacja jest bardziej kompaktowa i nie ma klasycznego rozdziału na szeroko rozstawione króćce.
W takich układach zwracam jeszcze jedną uwagę: głowica termostatyczna powinna pracować na powrocie. To nie jest drobiazg dla purystów, tylko warunek poprawnej regulacji. Jeśli ten punkt jest pominięty, grzejnik może grzać nierówno albo reagować z opóźnieniem. Po takim sprawdzeniu od razu wiadomo, czy montaż ma sens, czy tylko ładnie wygląda na papierze.
Najczęstsze błędy przy wyborze strony
W instalacjach łazienkowych powtarzają się te same pomyłki. Najgorsze jest to, że część z nich wychodzi dopiero po uruchomieniu systemu albo po zamknięciu zabudowy, kiedy korekta kosztuje już czas i pieniądze.
| Błąd | Co się dzieje | Lepsze rozwiązanie |
|---|---|---|
| Założenie, że każda drabinka jest odwracalna | Zawór, odpowietrznik albo maskownica lądują po złej stronie | Sprawdzić wariant produktu przed zakupem |
| Dobór strony “na oko” bez sprawdzenia kierunku przepływu | Grzejnik grzeje nierówno, a regulacja jest mniej precyzyjna | Porównać schemat grzejnika z instrukcją zaworu |
| Ignorowanie odpowietrznika | Układ częściej się zapowietrza i trudniej go odpowietrzyć | Umieścić odpowietrznik w najwyższym punkcie |
| Kupno grzejnika bez ustalenia wersji lewa lub prawa | Po dostawie okazuje się, że przyłącze nie pasuje do wyjścia rur | Potwierdzić orientację jeszcze przed zamówieniem |
| Montowanie zaworu bez sprawdzenia jego kierunku pracy | Głowica termostatyczna nie współpracuje z przepływem tak, jak powinna | Sprawdzić strzałki i opis kierunku na korpusie zaworu |
Najdroższy błąd robi się zwykle wtedy, gdy instalacja w ścianie już istnieje, a model kupiono bez sprawdzenia przyłącza. Wtedy poprawka często oznacza nie tylko przestawienie jednej nakrętki, ale zmianę odcinka rur, zaworu i czasem także maskownic. Im bardziej instalacja jest schowana, tym mniej miejsca na improwizację.
Kiedy strona ma małe znaczenie, a kiedy decyduje wszystko
Są sytuacje, w których pytanie o stronę podłączenia naprawdę schodzi na drugi plan, i są też takie, w których to właśnie strona przesądza o całym projekcie. Warto je odróżnić, bo inaczej łatwo kupić nie ten wariant, który był potrzebny.
| Sytuacja | Co to zmienia | Na co zwracam uwagę |
|---|---|---|
| Grzejnik z podłączeniem środkowym | Strona ma mniejsze znaczenie, bo główne przyłącze jest w osi | Rozstaw, wysokość i zgodność z armaturą |
| Model z wersją lewą lub prawą | Strona jest elementem zamówienia | Orientacja przyłącza i położenie zaworu |
| Grzejnik z podłączeniem bocznym | Strona zaczyna mieć bezpośredni wpływ na przebieg rur | Łatwość prowadzenia instalacji i dostęp do zaworu |
| Grzejnik z grzałką elektryczną lub układ dual fuel | Oprócz hydrauliki trzeba przewidzieć zasilanie elektryczne i dostęp serwisowy | Położenie przewodu, sterownika i wygodę obsługi |
W modelach środkowych skupiam się raczej na wymiarach i osi przyłącza niż na tym, czy coś będzie “z lewej”, czy “z prawej”. Przy układach mieszanych dochodzi jeszcze elektryka, ale to już osobny temat: wodne podłączenie nadal musi być poprawne, a dodatkowy przewód nie może utrudniać serwisu ani codziennego używania. Taka kolejność myślenia naprawdę oszczędza nerwów przy odbiorze łazienki.
Jeśli mam jednak wybrać jedną zasadę, to brzmi ona prosto: im bardziej grzejnik jest zintegrowany z konkretnym układem przyłączy, tym mniej miejsca na dowolność i tym ważniejsze jest trzymanie się schematu producenta.
Jedna decyzja przed zakupem oszczędza całą poprawkę
Przed zamówieniem grzejnika biorę do ręki trzy rzeczy: kartę techniczną modelu, wybrany zestaw zaworów i dokładny punkt wyjścia rur. Jeśli któryś z tych elementów nie pasuje do siebie, lepiej zatrzymać temat na tym etapie niż poprawiać go po montażu płytek.
To jedna z tych decyzji, które wyglądają na drobne, a realnie decydują o tym, czy drabinka będzie wyglądała czysto i działała bezproblemowo przez lata. W łazience wykończonej porządnie nie ma miejsca na przypadkową stronę podłączenia, więc ja zawsze wolę sprawdzić to dwa razy niż raz demontować wszystko od nowa.
