Kominek z płaszczem i piec węglowy - jak połączyć bezpiecznie?

Dwa źródła stałopalne podłączone do jednej instalacji mogą działać stabilnie, ale tylko wtedy, gdy układ nie dopuszcza do przegrzania, cofki spalin i walki o przepływ wody. W przypadku kominka z płaszczem wodnym i pieca węglowego problemem nie jest sam pomysł, lecz sposób rozdzielenia obiegów, dobór zabezpieczeń oraz prowadzenie spalin przez komin i dach. Taki schemat wymaga myślenia o hydraulice, wentylacji i przepisach jednocześnie.

Jak powinien wyglądać bezpieczny schemat połączenia kominka z płaszczem wodnym i pieca węglowego?

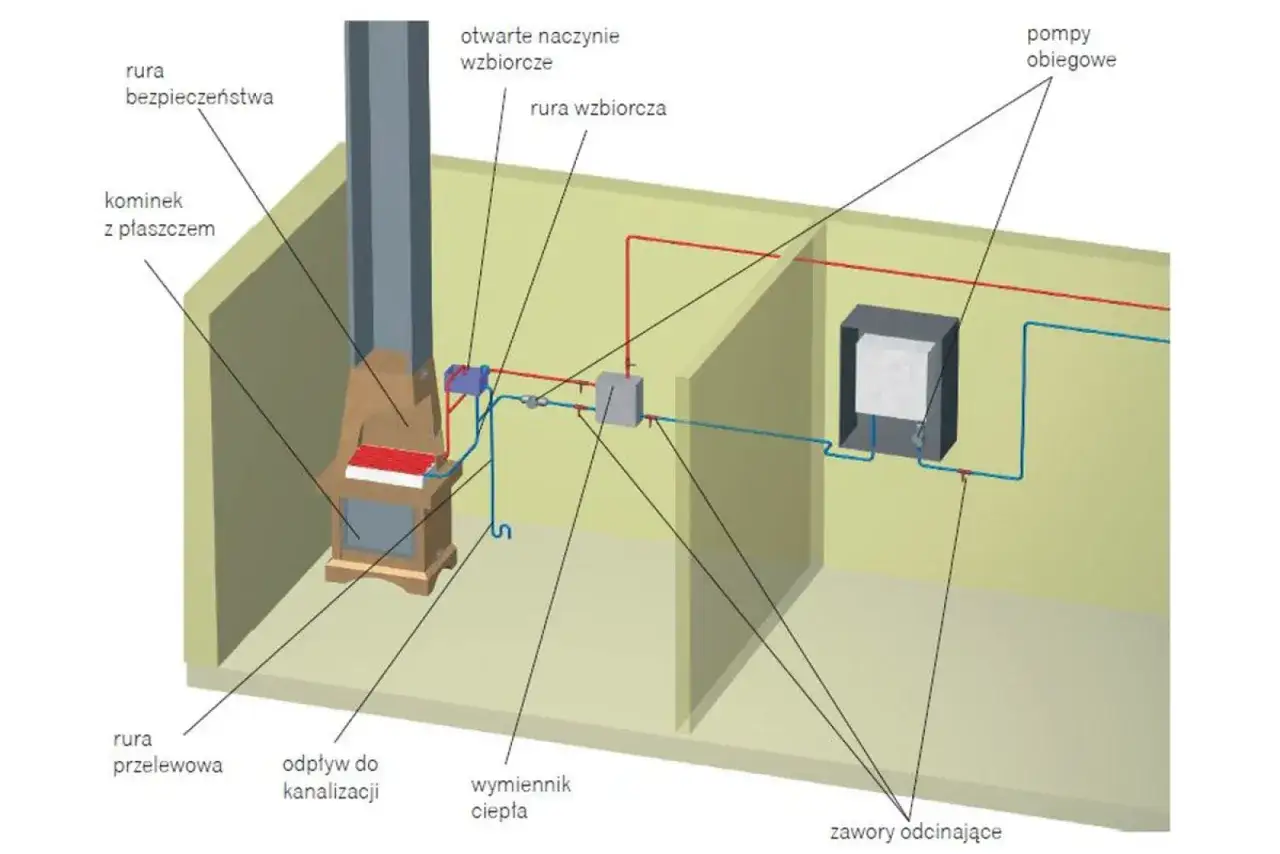

Najbezpieczniej działa układ z rozdzieleniem hydraulicznym, a nie bezpośrednie spięcie obu źródeł. Na schematach dla układów mieszanych stosuje się bufor ciepła albo wymiennik, bo oba źródła pracują przy innym ciśnieniu i z inną bezwładnością cieplną. Tę zasadę dobrze pokazuje schemat układu z kominkiem z płaszczem wodnym, gdzie bezpieczne połączenie odbywa się przez bufor lub zestaw separacyjny z wymiennikiem ciepła.

Dlaczego nie łączyć źródeł na sztywno

Bezpośrednie spięcie kominka i pieca węglowego często kończy się nierówną pracą obiegu. Jedno źródło potrafi przepchnąć wodę przez drugie, a przy zaniku prądu albo zatrzymaniu pompy nadmiar energii nie ma gdzie się rozładować. W instalacji na paliwo stałe to właśnie ten moment decyduje o bezpieczeństwie, a nie sama moc katalogowa urządzenia.

Co robi bufor ciepła

Bufor ciepła działa jak magazyn energii i stabilizator pracy całego układu. Zamiast oddawać całą energię od razu do grzejników, przyjmuje nadwyżkę z kominka i pieca węglowego, a potem wypuszcza ją stopniowo. Dzięki temu źródło nie pracuje w trybie ciągłego dłumienia, a woda w instalacji nie skacze od chłodu do wrzenia.

Co robi wymiennik płytowy

Wymiennik płytowy oddziela od siebie dwa obiegi, gdy ich charakter jest zbyt różny, by łączyć je wprost. Taki element pozwala przekazać ciepło bez mieszania czynników roboczych, co jest szczególnie przydatne wtedy, gdy jedna część instalacji ma pozostać otwarta, a druga pracuje pod wyższym ciśnieniem. W praktyce to rozwiązanie zwiększa koszt, ale mocno podnosi przewidywalność działania.

Zapamiętaj: Bezpośrednie spięcie dwóch źródeł stałopalnych zwykle kończy się walką o przepływ, a nie wygodą obsługi. Bufor albo wymiennik dają instalacji czas na przyjęcie nadmiaru ciepła.

Jakie elementy muszą znaleźć się w instalacji?

Potrzebne są elementy bezpieczeństwa, stabilizacji temperatury i sterowania przepływem. W dobrze zaprojektowanym układzie każdy z nich ma własną funkcję, a brak jednego często psuje pracę całej reszty. Najwięcej problemów powstaje wtedy, gdy instalacja wygląda „prosto”, ale nie ma już miejsca na nadmiar energii albo cofnięcie przepływu.

Warstwa hydrauliczna

• Bufor ciepła - przejmuje nadwyżki energii i ogranicza częste przegrzewanie obiegu.
• Wymiennik płytowy - rozdziela obiegi o różnym ciśnieniu lub różnym charakterze pracy.
• Pompa obiegowa - wymusza przepływ wody przez grzejniki, podłogówkę albo zasobnik.
• Zawór mieszający - obniża temperaturę zasilania tam, gdzie odbiorniki nie lubią zbyt gorącej wody.
• Zawór zwrotny - ogranicza niepożądany przepływ wsteczny między źródłami ciepła.

Warstwa bezpieczeństwa

• Naczynie wzbiorcze - przyjmuje wzrost objętości wody podczas nagrzewania.
• Zawór bezpieczeństwa - chroni instalację przed nadmiernym wzrostem ciśnienia.
• Odpowietrzenie - usuwa powietrze, które potrafi blokować przepływ i zaniżać sprawność.
• Izolacja rur - ogranicza straty na zasilaniu i powrocie, zwłaszcza gdy odcinki biegną przez chłodniejsze strefy domu.

Warstwa sterowania

Sterownik i czujniki nie służą do ozdoby, tylko do pilnowania kolejności pracy źródeł. Dzięki nim bufor nie jest przegrzewany, a pompy nie pracują chaotycznie, gdy jedno źródło dogrzewa drugie. W bardziej rozbudowanych układach sterowanie decyduje też o tym, kiedy ciepło trafia na grzejniki, a kiedy najpierw do zasobnika ciepłej wody użytkowej.

Uwaga: Rezygnacja z zaworu mieszającego albo bufora zwykle skraca żywotność urządzeń szybciej niż oszczędza pieniądze. Najpierw ginie komfort, potem sprawność, a na końcu bezpieczeństwo.

Kiedy wybrać układ otwarty, a kiedy zamknięty?

Najczęściej wygrywa układ otwarty albo zamknięty z separatorem ciepła. W praktyce oba rozwiązania da się obronić, ale nie w każdym domu i nie przy każdej konfiguracji odbiorników. W układach mieszanych ważniejsze od samego „zamknięty czy otwarty” jest to, czy instalacja potrafi odebrać nadmiar energii bez ryzyka zagotowania wody.

Według przepisów dotyczących instalacji wodnych system zamknięty z kotłem na paliwo stałe nie jest rozwiązaniem domyślnym, a wyjątki dotyczą urządzeń wyposażonych w odprowadzanie nadmiaru ciepła. To ważne rozróżnienie, bo piec węglowy bywa nazywany „piecami” bardzo szeroko, choć formalnie liczy się konkretny typ urządzenia i jego zabezpieczenia. W domu jednorodzinnym rozsądnie jest myśleć o całym układzie jako o jednym systemie bezpieczeństwa, a nie o dwóch odrębnych sprzętach.

W praktyce: Jeżeli źródła ciepła mają pracować równolegle, lepiej zaprojektować jeden punkt odbioru energii z rozdzieleniem po stronie hydraulicznej. To upraszcza sterowanie i zmniejsza ryzyko, że jedno źródło zacznie „przepychać” drugie.

Jakie przepisy dotyczą komina, dachu i zgłoszeń?

Komin, dach i dokumenty trzeba traktować jak część instalacji, nie formalność. Według warunków technicznych przewody kominowe powinny być szczelne i wyprowadzone ponad dach na wysokość, która zabezpiecza przed niedopuszczalnym zakłóceniem ciągu. Ten sam akt zabrania też rozwiązań, które wprowadzają zbiorcze przewody dymowe lub spalinowe tam, gdzie pracują źródła wymagające indywidualnego, bezpiecznego odprowadzenia spalin.

Wymagania dla pomieszczenia i ciągu

Dla kominków opalanych drewnem przepis podaje konkretną kubaturę: 4 m3 na 1 kW nominalnej mocy cieplnej, ale nie mniej niż 30 m3. Dochodzi do tego wymóg wentylacji i dopływu powietrza do paleniska, który dla kominków z obudową zamkniętą wynosi co najmniej 10 m3/h na 1 kW. To prosty filtr bezpieczeństwa: zbyt małe pomieszczenie lub za słaby dopływ powietrza psują spalanie jeszcze zanim zacznie się problem z hydrauliką.

Czyszczenie i przegląd

Przy paliwie stałym komin brudzi się szybciej niż przy gazie, dlatego Państwowa Straż Pożarna przypomina o czyszczeniu przewodów dymowych co najmniej raz na kwartał i o rocznej kontroli przewodów kominowych. To nie jest drobiazg administracyjny, tylko realna ochrona przed pożarem sadzy i zatruciem tlenkiem węgla. W układzie z kominkiem z płaszczem wodnym i piecem węglowym zaniedbanie komina może zniweczyć nawet bardzo dobry projekt hydrauliczny.

CEEB w praktyce

Po uruchomieniu źródła ciepła trzeba też pamiętać o obowiązku zgłoszenia go do CEEB. Właściciel albo zarządca budynku zgłasza rodzaj źródła ogrzewania, a przy nowo uruchomionym źródle deklarację składa się w terminie 14 dni. To obejmuje również źródła na paliwo stałe, więc kominek z płaszczem wodnym i piec węglowy nie są tu wyjątkiem.

Przeczytaj również: Jak połączyć kuchnię z pokojem

Jak dobrać moc i uniknąć przegrzewania instalacji?

Dobór mocy zaczyna się od kubatury i wymaganego odbioru ciepła. Przepis dla kominków opalanych drewnem daje prosty punkt startowy: 4 m3 na 1 kW, ale minimum 30 m3. Jeśli źródło jest zbyt mocne wobec pomieszczenia i instalacji odbiorczej, użytkownik zaczyna je dusić, a wtedy spada sprawność, rośnie dymienie i przyspiesza brudzenie komina.

W układzie z piecem węglowym i kominkiem z płaszczem wodnym największym zagrożeniem bywa nie brak mocy, tylko jej nadmiar w stosunku do odbiorników. Gdy grzejniki lub podłogówka nie przyjmują tyle ciepła, ile oddaje palenisko, rośnie temperatura powrotu, pojawia się kondensacja i spada trwałość wymiennika. Zawór mieszający, odpowiednia pojemność bufora i rozsądny podział obiegów potrafią rozwiązać ten problem szybciej niż dokładanie kolejnego źródła.

W praktyce: Przy ogrzewaniu podłogowym nie można traktować kominka z płaszczem wodnym jak zwykłego pieca do grzejników. Niskotemperaturowy obieg wymaga łagodniejszego zasilania, a to zwykle oznacza bufor, mieszanie i cierpliwe strojenie instalacji.

Przeczytaj również: Kiedy warto wybrać panele winylowe zamiast tradycyjnych paneli laminowanych

Jakie błędy pojawiają się najczęściej?

Najczęstsze błędy to zły komin, brak bufora i pominięcie ochrony powrotu. W takich instalacjach problem rzadko zaczyna się od samego urządzenia, a prawie zawsze od jednego niedoszacowanego elementu. Wystarczy za mały przekrój przewodu, zbyt długi odcinek poziomy albo brak miejsca na wodę rozprężną, by cały układ zaczął pracować nerwowo.

Błędy hydrauliczne

• Bezpośrednie połączenie źródeł bez hydraulicznej separacji.
• Brak zaworu mieszającego, przez co powrót wody jest zbyt chłodny.
• Zbyt mały bufor, który nie przejmuje nadwyżek ciepła w czasie intensywnego palenia.
• Pompy dobrane „na oko”, bez analizy oporów i realnej długości obiegów.

Błędy kominowe

• Komin zbyt niski względem dachu i otoczenia, co osłabia ciąg.
• Zbyt wiele załamań na drodze spalin, przez co sadza osadza się szybciej.
• Łączenie przewodów niezgodne z przeznaczeniem, szczególnie przy paliwach stałych.
• Zaniedbane czyszczenie, które szybko zwiększa ryzyko pożaru sadzy.

Błędy eksploatacyjne

W codziennym użytkowaniu często psuje wszystko zbyt mokry opał, przypadkowe dokładanie paliwa i ciągłe dławienie paleniska. Jeśli piec węglowy albo kominek z płaszczem wodnym pracują „na pół gwizdka”, w kominie tworzy się więcej sadzy, a w instalacji pojawiają się skoki temperatury. Równie groźna jest wiara, że instalacja sama „się ułoży” po kilku dniach pracy.

Uwaga: Przy zaniku zasilania elektrycznego pompa przestaje pracować, ale palenisko nadal oddaje ciepło. Jeśli instalacja nie ma miejsca na bezpieczne rozproszenie energii, awaria prądu staje się realnym zagrożeniem.

Jaka kolejność prac daje najlepszy efekt?

Najlepsza kolejność to najpierw bezpieczeństwo, potem hydraulika, a na końcu automatyka. Takie podejście zmniejsza ryzyko kosztownych przeróbek i od razu pokazuje, czy dom w ogóle nadaje się do wybranego schematu. W praktyce im wcześniej pojawi się projekt komina, bufora i zabezpieczeń, tym mniej niespodzianek przy montażu.

1. Sprawdź komin, dach i dopływ powietrza - bez prawidłowego ciągu i właściwego wyjścia ponad dach nie ma bezpiecznego startu.
2. Policz kubaturę i moc źródła - zbyt małe pomieszczenie lub przewymiarowane urządzenie od razu zwiększa ryzyko przegrzania.
3. Wybierz sposób rozdzielenia obiegów - bufor albo wymiennik płytowy dają instalacji największą elastyczność.
4. Dodaj ochronę powrotu, pompę i zawory - to one stabilizują temperaturę i ograniczają cofkę przepływu.
5. Zadbaj o odbiory ciepła i dokumenty - grzejniki, podłogówka, kontrola komina oraz zgłoszenie do CEEB domykają cały system.

Najbardziej odporny na awarie jest układ, który rozdziela źródła ciepła, ma zapas dla nadmiaru energii i nie bagatelizuje komina.
