W wielu domach awaria po burzy nie zaczyna się od ciemnego salonu, tylko od zatrzymanej pompy ciepła, uszkodzonego sterownika kotła albo padniętej automatyki w kotłowni. Dobór ogranicznika przepięć ma więc sens dopiero wtedy, gdy uwzględnia sposób zasilania budynku, układ rozdzielnicy i to, co ma zostać chronione. Sam zakup „czegoś przeciwprzepięciowego” rzadko daje realny efekt.
Dom jednorodzinny najczęściej potrzebuje ochrony warstwowej, a nie samej listwy przy urządzeniu
- Typ 2 najczęściej trafia do rozdzielnicy głównej domu z zasilaniem kablowym i bez bezpośredniego narażenia na prąd piorunowy.
- Typ 1+2 staje się lepszym wyborem, gdy budynek ma zasilanie napowietrzne, instalację odgromową albo instalację fotowoltaiczną.
- Typ 3 chroni najbardziej czułe odbiorniki końcowe, zwłaszcza elektronikę sterującą ogrzewaniem i automatyką domową.
- Skuteczność ochrony zależy też od długości przewodów, miejsca montażu i połączenia z uziemieniem, nie tylko od samej nazwy urządzenia.
Jaki ogranicznik przepięć do domu sprawdza się najczęściej?
Najczęściej wygrywa typ 2 w rozdzielnicy głównej, a przy większym ryzyku typ 1+2. Taki układ pasuje do większości domów jednorodzinnych, bo pierwszy stopień tłumi energię, która przyszła z zewnątrz, a drugi domyka ochronę dla instalacji i odbiorników. Według rozporządzenia o warunkach technicznych budynek ma być wyposażony w instalację chroniącą przed wyładowaniami atmosferycznymi, jeśli wynika to z Polskiej Normy, a instalacja piorunochronna musi odpowiadać wymaganiom norm dotyczącym ochrony odgromowej.
Typ 1
Typ 1 bierze na siebie najbardziej agresywne impulsy, czyli część prądu piorunowego lub bardzo silne przepięcia wprowadzane do instalacji od strony zasilania. Z punktu widzenia domu to wybór dla budynków, w których ryzyko jest wyższe niż przeciętne: przy zasilaniu napowietrznym, zewnętrznej instalacji odgromowej, rozbudowanych instalacjach technicznych albo wtedy, gdy projekt przewiduje wyższą klasę ochrony. W materiałach ZPE ograniczniki tego typu opisano jako pierwszą linię obrony, montowaną na wejściu energii do obiektu.
Typ 2
Typ 2 to najbezpieczniejszy punkt startowy dla wielu standardowych domów. Jak pokazuje materiał ZPE, ten stopień ochrony pracuje jako druga linia i trafia do głównej rozdzielnicy, gdzie ogranicza przepięcia atmosferyczne indukowane oraz przepięcia łączeniowe. W domu z zasilaniem kablowym, dobrze wykonanym uziemieniem i bez instalacji odgromowej często właśnie taki aparat stanowi najbardziej rozsądny kompromis między skutecznością a prostotą układu.
Typ 3
Typ 3 działa najbliżej odbiornika, czyli tam, gdzie elektronika jest już najbardziej wrażliwa. Taki stopień ochrony ma sens przy panelach sterujących ogrzewaniem, sterownikach pokojowych, modułach komunikacyjnych, routerach, systemach alarmowych i innych urządzeniach, które nie tolerują nawet krótkich skoków napięcia. W praktyce typ 3 nie zastępuje ochrony w rozdzielnicy, tylko ją uzupełnia.
| Typ SPD | Miejsce montażu | Co ogranicza | Kiedy ma sens |
|---|---|---|---|
| Typ 1 | Wejście do budynku lub główna rozdzielnica | Część prądu piorunowego i bardzo silne przepięcia | Dom z zasilaniem napowietrznym, odgromówką albo podwyższonym ryzykiem |
| Typ 2 | Rozdzielnica główna | Przepięcia indukowane i łączeniowe | Większość domów z klasycznym zasilaniem kablowym |
| Typ 3 | Blisko odbiornika | Końcowe, krótsze przepięcia resztkowe | Wrażliwa elektronika, automatyka grzewcza, routery, sterowniki |
Zapamiętaj: Jeden aparat w rozdzielnicy nie załatwia całej ochrony. W domu skuteczny układ zwykle składa się z warstwy wejściowej, warstwy w rozdzielnicy i ochrony blisko czułych urządzeń.

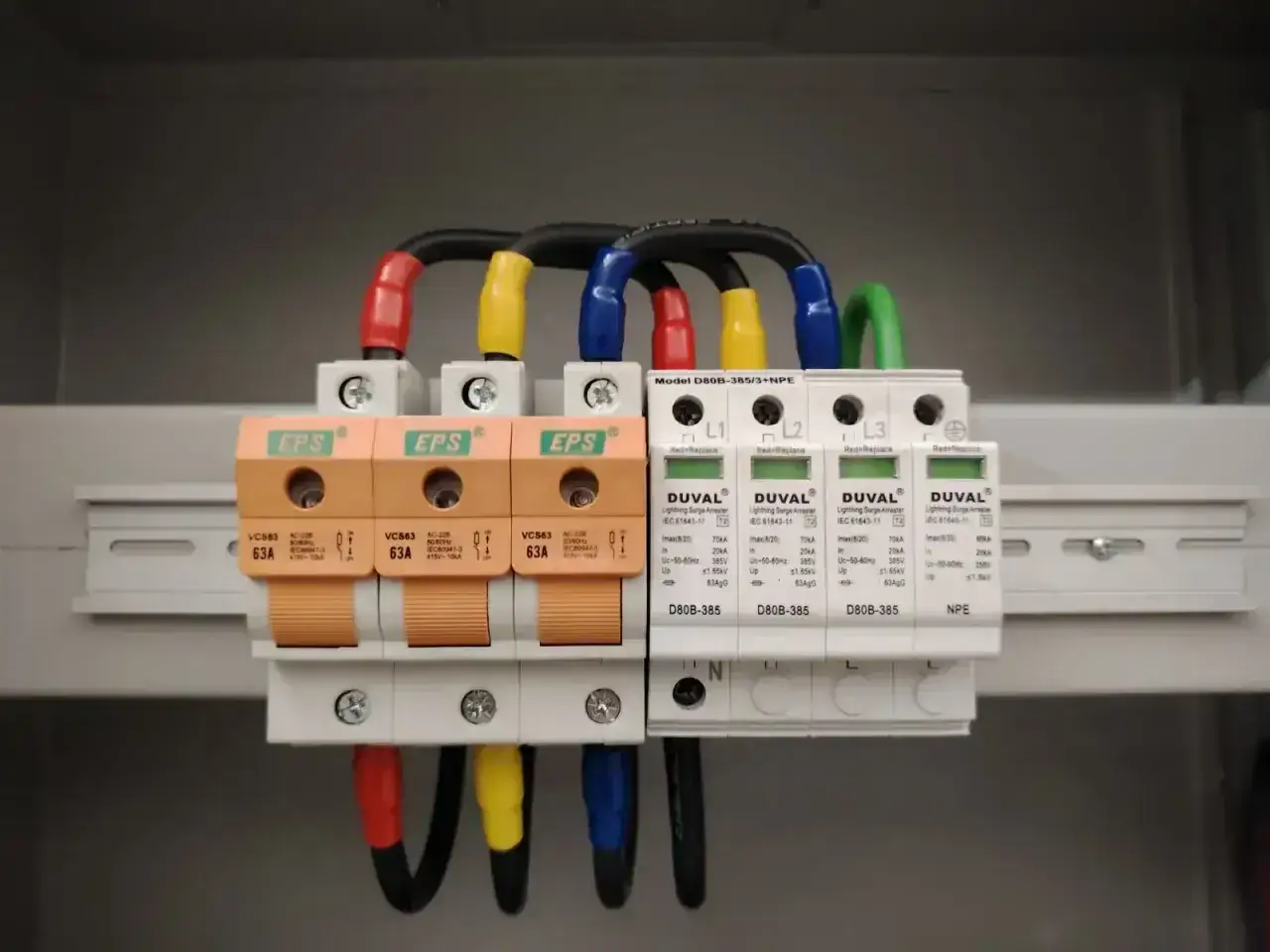

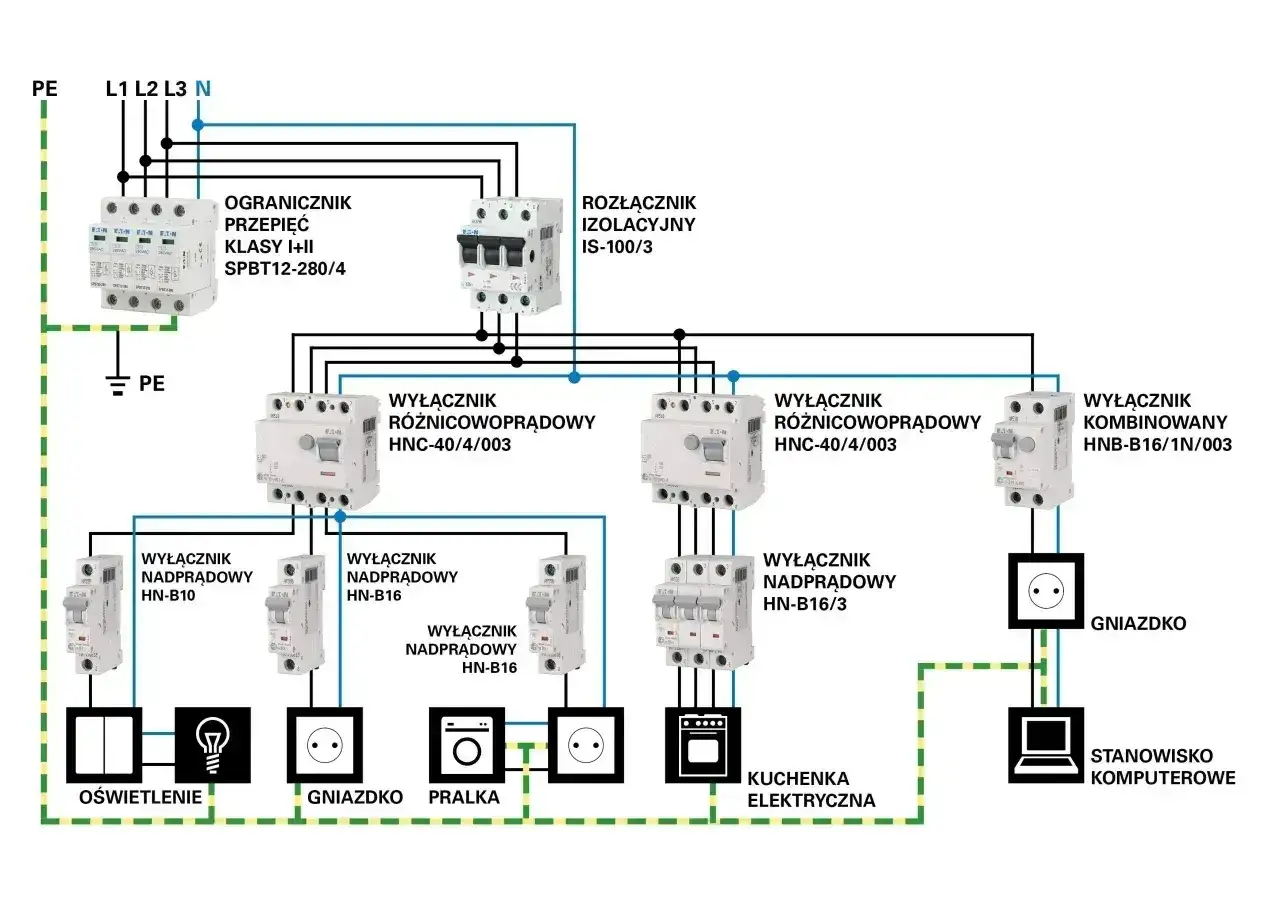

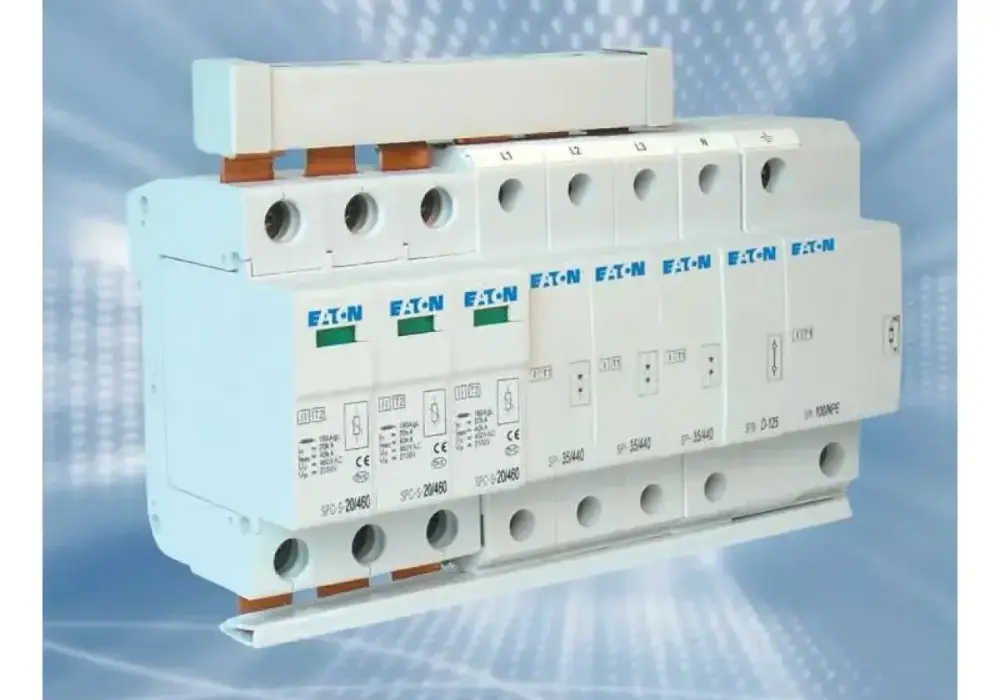

Kiedy typ 1+2 jest lepszy od samego typu 2?
Typ 1+2 wygrywa wtedy, gdy duża część energii udarowej może pojawić się już na wejściu do budynku. Taki wybór ma sens szczególnie w domach z zasilaniem napowietrznym, w budynkach z instalacją odgromową oraz tam, gdzie do środka wchodzą dłuższe odcinki przewodów lub przewody od urządzeń zewnętrznych. W materiałach Urzędu Dozoru Technicznego wskazano, że w strefie LPZ 0A stosuje się typ 1, czyli ochronę dla miejsca bezpośrednio narażonego na działanie wyładowań.
Zasilanie napowietrzne i instalacja odgromowa
Jeśli przewód zasilający dochodzi do domu z góry albo obiekt ma własną instalację odgromową, sam typ 2 bywa zbyt „miękki” na pierwszy kontakt z udarem. W takim układzie typ 1+2 daje bardziej sensowną koordynację ochrony, bo pierwszy stopień przyjmuje najcięższy impuls, a drugi domyka resztę. To ważne nie tylko dla lodówki i oświetlenia, ale też dla systemu grzewczego, który często ma więcej elektroniki niż cały stary dom razem wzięty.
Dom z fotowoltaiką lub rozbudowaną automatyką
W domach z instalacją PV dochodzą kolejne przewody, kolejne punkty wejścia i kolejne urządzenia wrażliwe na przepięcia. W opracowaniu dostępnym na gov.pl opisano, że typ 1+2 po stronie zasilania chroni przed przepięciami bezpośrednimi, pośrednimi i łączeniowymi, a przewody połączeniowe powinny być możliwie krótkie i proste. Ta zasada dobrze przekłada się także na domy, w których obok PV pracuje pompa ciepła, rekuperacja, sterowanie ogrzewaniem podłogowym i automatyka bramowa.
Dom z kablem ziemnym i bez odgromówki
Gdy przyłącze jest kablowe, a instalacja odgromowa nie występuje, najczęściej wystarcza typ 2 w rozdzielnicy głównej, a dalej ewentualnie typ 3 przy odbiornikach najczulszych. To nie jest sygnał, że typ 1 jest „za mocny” albo „lepszy” w każdym przypadku. To sygnał, że trzeba chronić to, co realnie może dostać udar, zamiast kupować aparat na wyrost.
| Sytuacja domu | Układ zasilania | Rekomendacja | Dodatkowa ochrona |
|---|---|---|---|
| Dom jednorodzinny 3-fazowy 400/230 V z przyłączem kablowym | Brak zewnętrznej odgromówki | Typ 2 w rozdzielnicy głównej | Typ 3 przy sterownikach i elektronice grzewczej |
| Dom z linią napowietrzną i instalacją odgromową | Wejście energii o wyższym ryzyku udaru | Typ 1+2 przy wejściu do budynku | Ochrona końcowa przy czułych odbiornikach |
| Dom z PV, pompą ciepła i automatyką strefową | Dodatkowe źródła i przewody | Typ 1+2 na wejściu oraz dobór ochrony lokalnej | Typ 3 przy urządzeniach sterujących i komunikacyjnych |
W praktyce: Najpierw ustala się sposób zasilania i to, czy budynek ma własną ochronę odgromową. Dopiero potem dobiera się typ SPD, liczbę biegunów i miejsce montażu.
Jak ochronić ogrzewanie, pompę ciepła i automatykę?
Najbardziej narażona nie jest sama grzałka, tylko elektronika sterująca i pomocnicza. Pompa ciepła, nowoczesny kocioł gazowy, piec na pellet, sterownik pogodowy, siłowniki zaworów, czujniki temperatury i moduły Wi-Fi reagują na przepięcia dużo szybciej niż mechaniczne elementy instalacji. Dlatego ochrona dla domu powinna obejmować nie tylko główną rozdzielnicę, lecz także obwody, które zasilają urządzenia pracujące w kotłowni i strefach technicznych.
Pompa ciepła i sterownik
Pompa ciepła zwykle ma elektronikę bardziej czułą niż klasyczny kocioł, bo pracuje z falownikiem, czujnikami i automatyką komunikującą się z termostatem oraz regulatorami strefowymi. W takim przypadku przepięcie może nie wyłączyć całego domu, ale wystarczy do uszkodzenia płyty sterującej, czujnika lub modułu komunikacyjnego. Typ 3 blisko sterownika bywa tu rozsądnym uzupełnieniem ochrony z rozdzielnicy, zwłaszcza gdy przewody biegną przez kilka pomieszczeń albo przez część zewnętrzną.
Kocioł gazowy, pellet i pompy obiegowe
W kotłach gazowych i na pellet ryzyko często dotyczy zasilania elektroniki, pomp obiegowych, zaworów i panelu obsługi. Nawet jeśli samo urządzenie grzewcze wygląda „mechanicznie”, jego układ sterowania jest już czystą elektroniką. Jeżeli w kotłowni znajduje się jeszcze zasilacz awaryjny, router, sterownik internetowy albo rejestrator pracy instalacji, warto traktować tę strefę jak małe centrum danych domu, a nie jak zwykłe pomieszczenie gospodarcze.
Gdzie daje to najwięcej sensu
Najwięcej zysku daje montaż ochrony końcowej przy urządzeniach, które mają własne zasilacze, ekran dotykowy, elektronikę komunikacyjną albo przewody prowadzone do innych części budynku. Takie rozwiązanie nie oznacza przesady. Oznacza, że energia udarowa nie kończy drogi w rozdzielnicy, tylko jest stopniowo rozpraszana zanim dotrze do sterownika ogrzewania, interfejsu pokojowego czy modułu internetu.
Uwaga: Samo włożenie wtyczki do listwy przeciwprzepięciowej nie chroni kotłowni, jeśli problem wchodzi przez zasilanie główne, przewody sterujące albo linię zewnętrzną. Ochrona musi obejmować cały tor, nie tylko gniazdko.
Jakie błędy najczęściej psują ochronę?
Najczęściej psują ją zły montaż, brak koordynacji stopni i pominięcie realnych dróg wejścia przepięcia. W teorii wiele domów „ma SPD”, ale w praktyce aparat wisi w rozdzielnicy z długimi przewodami, bez logicznego połączenia z uziemieniem i bez ochrony urządzeń końcowych. W takim układzie zakup nie zamienia się w bezpieczeństwo, tylko w odhaczony punkt na liście wyposażenia.
Za długie przewody
Im dłuższe i bardziej poskręcane połączenie między SPD a szyną uziemiającą, tym gorszy efekt ochrony. Ogranicznik działa najlepiej wtedy, gdy ma możliwie krótką i prostą drogę od wejścia do uziemienia oraz nie tworzy dodatkowych pętli. To właśnie dlatego w opracowaniach technicznych tak często podkreśla się krótkie, proste połączenia i montaż możliwie blisko punktu wejścia instalacji.
Zły układ sieci i brak dopasowania do rozdzielnicy
Dom może pracować w układzie TN-C-S, TN-S albo TT, a każdy z nich wymaga innego podejścia do liczby biegunów i sposobu przyłączenia ochronnika. To nie jest detal kosmetyczny, tylko element dopasowania do całej instalacji. Gdy aparat nie pasuje do układu rozdzielnicy, jego parametry na papierze przestają mieć znaczenie, bo całość nie pracuje tak, jak zaprojektował producent.
Przeczytaj również: Jak zamontować syfon w kuchni bez błędów i zbędnych kosztów
Pominięcie obwodów pomocniczych
Przepięcie często wchodzi nie tylko przez fazę i neutralny, ale też przez obwody sterujące, komunikacyjne i pomocnicze. W praktyce oznacza to przewody do termostatów, czujników, sterowników, systemów alarmowych, internetu, bram i instalacji niskonapięciowych, które współpracują z ogrzewaniem. Dom z dobrą ochroną zasilania głównego, ale bez ochrony słabszych torów, nadal potrafi stracić automatykę grzewczą.
- Najpierw sprawdź wejście zasilania - czy dom ma przyłącze kablowe, napowietrzne i czy występuje instalacja odgromowa.
- Potem oceń źródła elektroniki - pompa ciepła, kocioł, sterowanie strefowe, PV, ładowarka EV i automatyka domu.
- Dobierz typ SPD do ryzyka - typ 2 dla domów standardowych, typ 1+2 tam, gdzie impuls może wejść mocniej od strony zasilania.
- Na końcu dodaj ochronę lokalną - szczególnie przy sterownikach ogrzewania i innych czułych odbiornikach.
Najbezpieczniejszy wybór dla domu to nie przypadkowy model, lecz zestaw SPD dopasowany do zasilania, uziemienia, rozdzielnicy i wrażliwości ogrzewania.
