W praktyce najważniejsze jest nie samo zawieszenie urządzenia, ale poprawne rozpoznanie przewodów, ustawienie higrostatu i sprawdzenie, czy wentylator dostaje stałe zasilanie wtedy, gdy tego potrzebuje. W tym poradniku pokazuję, jak podłączyć wentylator łazienkowy z czujnikiem wilgotności, na co zwrócić uwagę przy zaciskach L, N i SL oraz jak uniknąć błędów, które potem kończą się ciągłą pracą albo brakiem reakcji na parę po prysznicu.
Najważniejsze rzeczy do zapamiętania przed montażem
- Wentylator z higrostatem zwykle potrzebuje stałej fazy, neutralnego i czasem przewodu sterującego ze światła albo osobnego włącznika.
- W wielu modelach zaciski są opisane jako N, L i SL albo LT, a przewód L i SL powinny pochodzić z tej samej fazy zasilającej.
- Higrostat reaguje na RH, czyli wilgotność względną powietrza, a w typowych urządzeniach zakres ustawień mieści się mniej więcej między 40% a 95%.
- Po przekroczeniu progu wilgotności wentylator uruchamia się sam, a po spadku wilgoci często działa jeszcze przez czas ustawiony na timerze.
- Przed pracą trzeba odłączyć zasilanie i sprawdzić, czy model wymaga przewodu ochronnego PE, czy działa w klasie II i nie potrzebuje uziemienia.
- Jeśli sensor ma działać wiarygodnie, nie montuj wentylatora przy oknie, grzejniku ani w miejscu, gdzie dostaje fałszywe podmuchy powietrza.
Co musi być przygotowane, żeby wentylator działał poprawnie
Zaczynam od rzeczy podstawowej: taki wentylator nie jest zwykłym „włącz i zapomnij”. Elektronika higrostatu musi mieć zasilanie, a w wielu modelach potrzebuje też osobnego sygnału z włącznika światła albo przełącznika ręcznego. Jak podaje instrukcja Cata, przewód zasilania stałego L i przewód SL powinny pochodzić ze wspólnej fazy zasilającej. To drobiazg, ale właśnie on najczęściej decyduje o tym, czy urządzenie pracuje stabilnie.
W praktyce warto przed montażem sprawdzić trzy rzeczy: jaki typ sterowania przewiduje producent, jaką liczbę żył ma przewód doprowadzony do puszki oraz czy model wymaga przewodu ochronnego. W części wentylatorów wystarczy zasilanie 2-żyłowe, ale przy wersjach z timerem i higrostatem producent często wskazuje kabel 2- lub 3-żyłowy o przekroju 1-1,5 mm². To są detale, które lepiej ustalić przed skręceniem obudowy niż po uruchomieniu instalacji.
| Element | Co oznacza | Po co jest potrzebny |
|---|---|---|
| N | Przewód neutralny | Zasila elektronikę i silnik |
| L | Stała faza | Utrzymuje zasilanie higrostatu i timera |
| SL / LT | Faza sterująca z włącznika | Umożliwia ręczne uruchomienie lub pracę po zapaleniu światła |
| PE | Przewód ochronny | Wymagany tylko w modelach, które tego potrzebują |
Ja traktuję to tak: jeśli instrukcja urządzenia nie pozwala na zgadywanie, nie ma sensu zgadywać również po stronie instalacji. Najpierw trzeba dopasować wentylator do układu przewodów, a dopiero potem iść dalej do samego podłączenia.
Jak wygląda poprawne podłączenie krok po kroku
Najbezpieczniej pracować według schematu producenta, bo nawet podobne modele potrafią mieć inne oznaczenia i inne logiki działania. W instrukcjach Awenty i Caty widać to bardzo wyraźnie: jedna wersja uruchamia wentylator wyłącznie automatycznie, inna pozwala też na ręczne załączenie ze światła lub osobnego łącznika. Sam układ przewodów trzeba więc czytać razem z opisem funkcji, a nie tylko z wyglądem zacisków.
- Odłącz zasilanie na wyłączniku nadprądowym i sprawdź brak napięcia testerem.

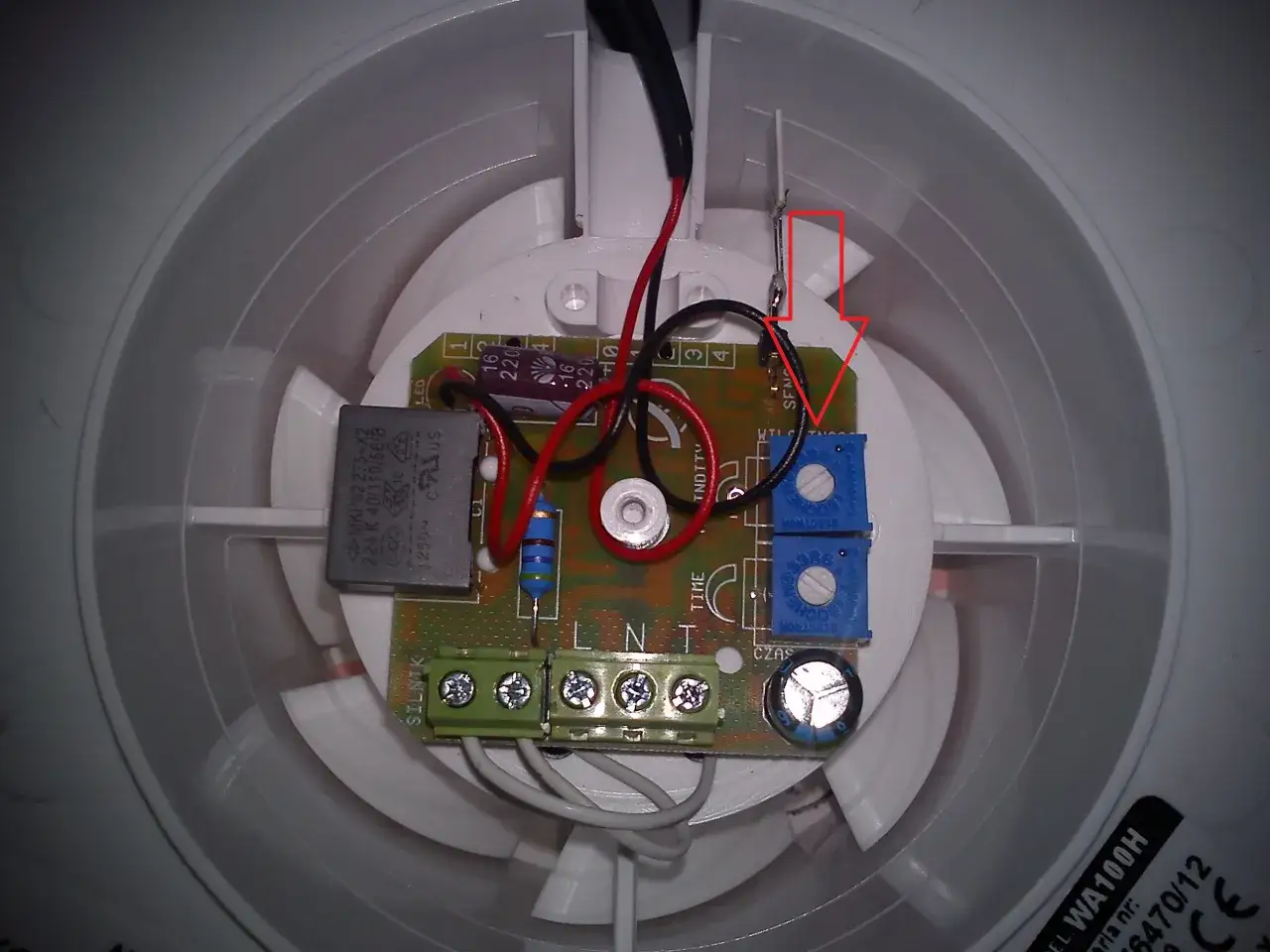

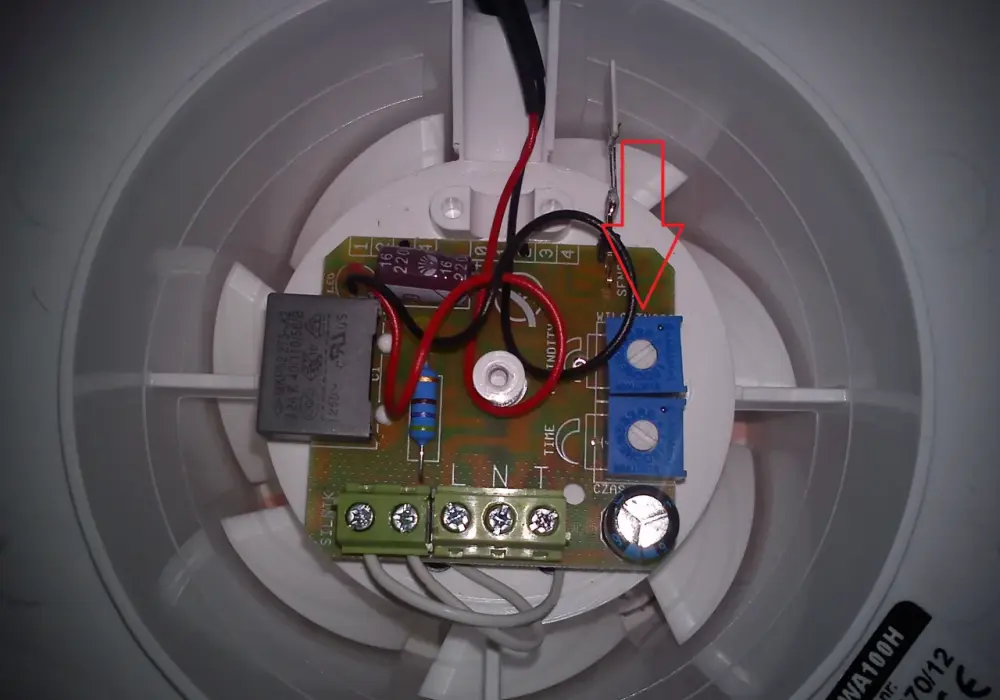

- Otwórz puszkę lub komorę przyłączeniową wentylatora i znajdź oznaczenia zacisków.
- Podłącz przewód neutralny do N.
- Podłącz stałą fazę do L.
- Jeśli model przewiduje uruchamianie z włącznika światła, podłącz przewód sterujący do SL albo LT.
- Jeśli instrukcja wymaga przewodu ochronnego, podłącz PE; jeśli urządzenie jest w klasie II, ten przewód może nie być potrzebny.
- Ułóż przewody tak, by nie były ściśnięte, i zadbaj o uszczelnienie wejścia kabla, jeśli producent tego wymaga.
- Załóż pokrywę, przywróć zasilanie i wykonaj próbę działania.
W praktyce największy błąd pojawia się wtedy, gdy ktoś robi z wentylatora wyłącznie „odbiornik” sygnału z włącznika. Model z higrostatem musi mieć stałe zasilanie, bo bez niego czujnik wilgotności nie ma kiedy pracować. Jeżeli podasz prąd tylko po zapaleniu światła, urządzenie będzie zachowywało się jak zwykły wentylator z opóźnieniem, a nie jak automatyczny wyciąg.
Warto też pamiętać o kolejności pracy samego urządzenia. W modelach z higrostatem i timerem po wzroście wilgotności wentylator włącza się sam, a po spadku poziomu RH może jeszcze pracować przez ustawiony czas. To dlatego w praktyce tak ważne jest prawidłowe połączenie przewodów L i SL oraz późniejsze ustawienie progu, a nie tylko sam montaż mechaniczny.
Jak ustawić wilgotność i czas pracy po montażu
Tu zaczyna się część, którą wielu pomija, a potem dziwi się, że wentylator działa za często albo za rzadko. W instrukcjach modeli z higrostatem spotyka się zwykle zakres od około 40% do 95% RH, a czas podtrzymania od 0 do 15 minut albo 3 do 30 minut, zależnie od producenta. Awenta i Cata pokazują właśnie taki praktyczny rozrzut ustawień, więc nie ma jednego uniwersalnego położenia pokrętła dla każdej łazienki.
Ja zaczynam od ustawienia pośredniego. Jeśli łazienka jest mała, dobrze wentylowana i korzysta z niej jedna osoba, próg może być ustawiony wyżej. Jeśli para po prysznicu utrzymuje się długo, a lustro paruje jeszcze po kilku minutach, sensownie jest zejść z progiem trochę niżej. Z czasem chodzi o to, by wentylator włączał się wtedy, gdy wilgoć realnie rośnie, a nie przy każdym krótkim wejściu do łazienki.
- Jeśli wentylator uruchamia się zbyt wcześnie, podnieś próg wilgotności o kilka punktów procentowych.
- Jeśli włącza się dopiero wtedy, gdy para jest już bardzo duża, obniż próg.
- Jeśli po zgaszeniu światła pracuje za długo, skróć czas timera.
- Jeśli po prysznicu nadal czuć wilgoć, wydłuż czas podtrzymania o kilka minut.
W modelach, które mają zarówno timer, jak i higrostat, po ustawieniu parametrów producent często zaleca krótkie odłączenie i ponowne podłączenie zasilania, żeby wartości zostały zapisane. To ma sens, bo elektronika potrafi przejść przez tryb testowy i dopiero potem przyjąć nowe ustawienia.
Gdzie zamontować wentylator, żeby czujnik nie mylił się w odczytach
To temat, który często robi większą różnicę niż sam wybór modelu. Czujnik wilgotności mierzy warunki w swoim otoczeniu, więc jeśli dostaje sygnały zafałszowane przez okno, nawiew, grzejnik albo bezpośredni strumień ciepłego powietrza, będzie podejmował decyzje nie wtedy, kiedy trzeba. Instrukcje montażowe modeli z higrostatem zwykle zalecają, by unikać źródeł ciepła i chłodu oraz miejsc, gdzie urządzenie mogłoby reagować na wilgoć z zewnątrz zamiast na realny stan łazienki.
Najlepszy punkt to zazwyczaj miejsce wysoko, tam gdzie naturalnie zbiera się para. W domowych łazienkach wentylator powinien pracować tak, by wilgotne powietrze miało krótką drogę do kanału wywiewnego. Jeśli urządzenie jest za daleko od strefy, w której powstaje para, higrostat będzie reagował z opóźnieniem. Jeśli z kolei zamontujesz je zbyt blisko źródła lokalnego przegrzania lub przy oknie, zacznie „gubić” logikę działania.
Przy doborze samego urządzenia patrzę też na stopień ochrony obudowy. W łazienkach spotyka się wentylatory z IPX4 jako rozsądne minimum w miejscach narażonych na rozbryzgi, a bliżej strefy intensywniejszego kontaktu z wodą lepiej mieć model z wyższą ochroną, na przykład IPX5, jeśli producent dopuszcza taki montaż. To nie jest detal kosmetyczny: w łazience wilgoć i elektryka muszą się po prostu zgadzać z miejscem instalacji.
Jeśli chcesz, żeby higrostat działał przewidywalnie przez lata, nie traktuj lokalizacji jako dodatku do montażu. W praktyce to właśnie miejsce montażu decyduje, czy czujnik naprawdę mierzy wilgotność łazienki, czy tylko warunki przy kratce albo przy oknie.
Najczęstsze błędy, które psują działanie higrostatu
W takich instalacjach widzę zwykle te same potknięcia. Żadne z nich nie wygląda groźnie na etapie montażu, ale potem skutkują dokładnie tym, czego użytkownik nie chciał: ciągłą pracą, brakiem reakcji albo krótkim, irytującym załączaniem się wentylatora bez wyraźnej przyczyny.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Wentylator działa tylko ze światłem | Brak stałej fazy lub błędne podłączenie SL | Obecność zasilania na L oraz zgodność fazy L i SL |
| Wentylator nie wyłącza się po wyschnięciu łazienki | Za niski próg wilgotności albo zbyt długi timer | Ustawienie pokręteł HYGRO i TIME |
| Wentylator włącza się zbyt często | Sensor jest przy oknie, grzejniku lub nawiewie | Miejsce montażu i wpływ przeciągów |
| Urządzenie startuje, ale hałasuje lub drży | Luźny montaż albo zabrudzony wirnik | Stabilność mocowania i stan kratki oraz łopatek |
| Po montażu wciąż widać wilgoć na lustrze | Za krótki czas pracy po wyłączeniu światła | Wydłużenie podtrzymania o kilka minut |
Do tego dochodzi jeden błąd, który lubi się ukrywać: brak uszczelnienia wejścia kabla. Cata wprost przypomina, że jeśli przewód nie jest poprowadzony tak, by ciecz ani para nie mogły dostać się po nim do wnętrza urządzenia, trzeba dodatkowo uszczelnić wlot. W łazience to nie jest przesada, tylko zwykła profilaktyka przed kondensacją i korozją.
Druga sprawa to zbyt szybkie uznanie, że „wentylator jest zepsuty”. W wielu modelach po pierwszym włączeniu zasilania pojawia się krótki tryb testowy albo fabryczne ustawienia, więc po uruchomieniu warto dać urządzeniu chwilę na start i dopiero potem oceniać, czy wszystko działa zgodnie z logiką producenta.
Co sprawdzić po pierwszym uruchomieniu i po kilku dniach
Po montażu nie kończę pracy na samym załączeniu zasilania. Zawsze patrzę jeszcze, czy wentylator uruchamia się przy realnym wzroście wilgotności, czy wyłącza się dopiero po jej spadku i czy nie ma niepokojących wibracji. W instrukcjach producentów pojawia się też zalecenie, by po poprawnym montażu sprawdzić szczelność połączenia kablowego oraz poprawność mocowania obudowy. To brzmi prosto, ale właśnie takie proste rzeczy najczęściej robią różnicę.
Po kilku dniach użytkowania warto skontrolować jeszcze jedną rzecz: czy kratka i wlot powietrza nie łapią zbyt szybko kurzu. Nawet dobrze podłączony wentylator straci skuteczność, jeśli przepływ powietrza zacznie się dławić. Ja lubię po tygodniu zrobić krótką próbę po długim prysznicu i zobaczyć, czy urządzenie reaguje tak, jak ustawiliśmy to na starcie. Jeśli nie, koryguję tylko jeden parametr naraz, zamiast przestawiać wszystko jednocześnie.
W praktyce właśnie tak wygląda sensowne podłączenie wentylatora z czujnikiem wilgotności: najpierw poprawny schemat przewodów, potem rozsądne ustawienia, a na końcu kontrola miejsca montażu i działania po pierwszych dniach. Jeśli którykolwiek z tych elementów budzi wątpliwości, lepiej zatrzymać się na tym etapie i zlecić sprawdzenie instalacji elektrykowi niż ratować układ prowizorką, która później będzie tylko generować kłopoty.
