Wybór wiązara dachowego rzadko sprowadza się do jednego schematu. O tym, czy dach będzie prosty w wykonaniu, wygodny pod poddasze i bezpieczny konstrukcyjnie, decydują rozpiętość, obciążenia oraz to, jak ma działać przestrzeń pod skosami. W Polsce różnice między układami są wyraźne, a niektóre rozwiązania lepiej sprawdzają się w domach jednorodzinnych, inne w halach albo w dachach o dużej rozpiętości.
Te układy dachowe różnią się rozpiętością, funkcją poddasza i sposobem przenoszenia obciążeń
- Więźba krokwiowa działa bez podpór pośrednich przy rozpiętości do 6 m i zostawia najwięcej wolnej przestrzeni pod skosami.
- Więźba krokwiowo-jętkowa obejmuje zwykle rozpiętość do 7 m, bo jętka usztywnia układ i poprawia pracę krokwi.
- Wiązary jętkowe pracują do 9 m, a wiązary wieszarowe sięgają przy większych układach około 10 m.
- Wiązary kratowe są typowe dla dachów o nachyleniu 15-20°, hal i domów z poddaszem nieużytkowym.
- Więźba płatwiowo-kleszczowa obsługuje rozpiętości sięgające 16 m i uchodzi za najbardziej uniwersalny układ.

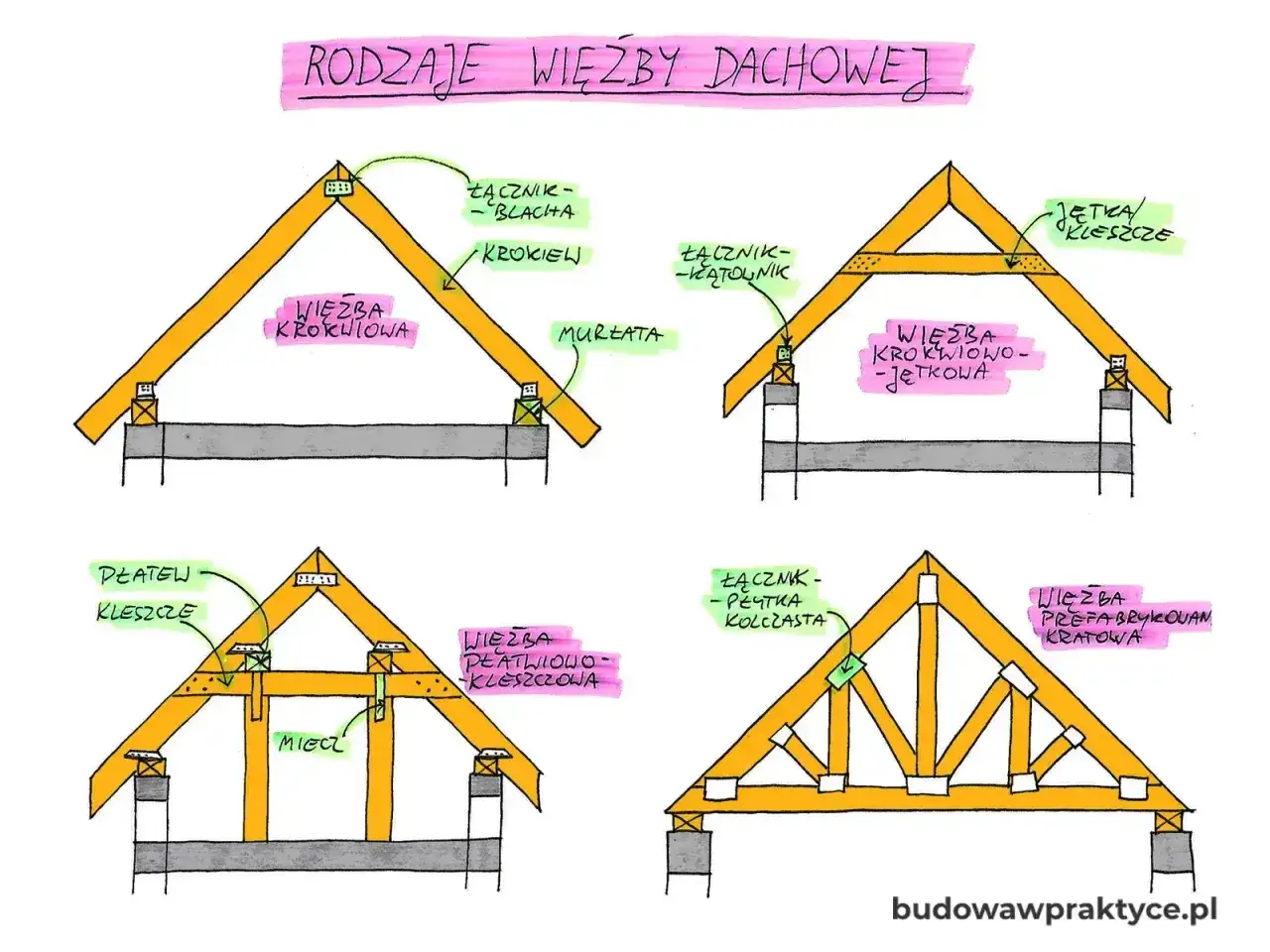

Jakie są rodzaje wiązarów dachowych i czym różnią się między sobą?
Najkrótsza odpowiedź brzmi tak: różnią się liczbą podpór, sposobem przekazywania obciążeń i tym, ile miejsca zostawiają pod dachem. Oficjalny katalog układów opisuje ZPE, a z punktu widzenia inwestora najważniejsze jest to, czy dach ma być prosty, nośny, czy też gotowy na użytkowe poddasze.
Układy bez podpór pośrednich
Więźba krokwiowa to najprostszy wariant klasycznego dachu. Składa się z par krokwi stykających się w górnej części i opartych niżej na murłatach, a zgodnie z opisem ZPE sprawdza się wtedy, gdy odległość między punktami podparcia nie przekracza 6 m. Taki układ jest atrakcyjny tam, gdzie liczy się prostota, mała liczba elementów i swobodna przestrzeń pod połacią, bo nie wymusza podpór w środku wnętrza.
Więźba krokwiowo-jętkowa idzie o krok dalej. Dodatkowa jętka przejmuje część pracy konstrukcji, dzięki czemu dach może mieć większą rozpiętość, a połacie mogą być dłuższe i bardziej strome niż w układzie krokwiowym. W praktyce to dobry kompromis między prostotą a stabilnością, szczególnie gdy poddasze ma zostać zachowane jako przestrzeń, którą da się później zagospodarować bez pełnej przebudowy dachu.
Układy dla większych rozpiętości
Więźba wieszarowa pojawia się wtedy, gdy odległości między ścianami nośnymi są duże, a obciążenia trzeba przekazać na ściany zewnętrzne. ZPE opisuje ją jako rozwiązanie stosowane przy rozpiętościach około 10 m, z płatwiami opartymi na wieszakach zamiast na słupach. To ważne, bo w takim dachu nie chodzi już tylko o sam kształt, ale o kontrolowany przepływ sił przez całą konstrukcję.
Więźba płatwiowo-kleszczowa to układ najbardziej uniwersalny. ZPE wskazuje, że sprawdza się w dachach jedno- i dwuspadowych, płaskich i stromych, przy rozpiętościach sięgających nawet 16 m. W tym systemie krokwie wspierają płatwie, a kleszcze spinają główne części w całość, dlatego rozwiązanie dobrze znosi większe obciążenia i często daje więcej swobody projektowej niż układy prostsze.
Układy kratowe i warianty poddasza

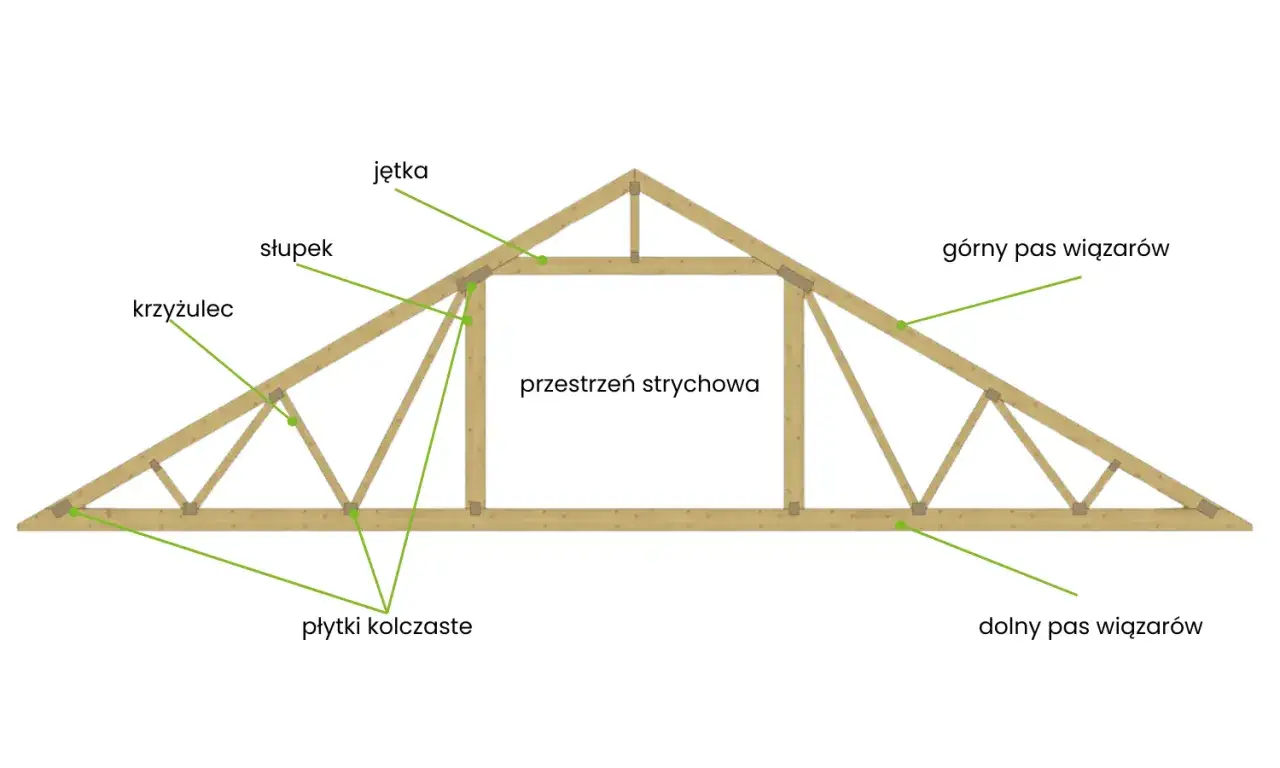

Wiązary kratowe są charakterystyczne dla dachów hal, budynków użyteczności publicznej i domów z poddaszem nieużytkowym, zwykle przy nachyleniu połaci około 15-20°. Ich siła tkwi w układzie trójkątów, bo pasy górne i dolne oraz krzyżulce dobrze rozkładają obciążenia. Taki dach bywa bardzo skuteczny konstrukcyjnie, ale nie zawsze zostawia najwygodniejszą przestrzeń pod adaptację mieszkalną.
Wiązary puste mają inne zadanie niż nazwa mogłaby sugerować. ZPE wskazuje, że stosuje się je w budynkach z poddaszem użytkowym, a krokwie opierają się tu na płatwiach, przy czym obciążenia są przekazywane częściowo na strop i częściowo na ściany zewnętrzne. Wiązary pełne działają odwrotnie pod względem funkcji użytkowej, bo sprawdzają się przy poddaszu nieużytkowym i są ustawiane co około 4 m, z obciążeniami przenoszonymi na strop oraz ściany.
W szerszym sensie do tej rodziny należą też dźwigary pełne i dźwigary kratowe, które różnią się budową i materiałem, ale zachowują tę samą logikę: chodzi o sprawne przeniesienie ciężaru własnego, śniegu i wiatru na podpory główne. To właśnie ten mechanizm decyduje, czy dach działa jak lekka rama, czy jak mocna kratownica gotowa na większe rozpiętości.
| Układ | Typowa rozpiętość lub warunek | Poddasze | Najmocniejsza strona |
|---|---|---|---|
| Więźba krokwiowa | Do 6 m | Najłatwiej zostawić wolną przestrzeń | Prosty układ bez podpór pośrednich |
| Więźba krokwiowo-jętkowa | Zwykle do 7 m | Więcej możliwości niż przy krokwiowej | Lepsza sztywność i większa elastyczność |
| Wiązary jętkowe | Do 9 m | Da się zachować sensowną przestrzeń | Jętka przejmuje naprężenia rozciągające |
| Wiązary wieszarowe | Około 10 m | Wymagają starannego planu wnętrza | Pracują przy dużych rozpiętościach |
| Wiązary kratowe | Dachy 15-20° | Zwykle poddasze nieużytkowe | Skuteczne rozłożenie sił w trójkątach |
| Wiązary pełne | Co około 4 m | Najlepiej bez planów mieszkalnych | Porządkują obciążenia w prostym układzie |
| Więźba płatwiowo-kleszczowa | Do 16 m | Duża swoboda projektowa | Najbardziej uniwersalny układ |
Zapamiętaj: Sama nazwa układu nie przesądza o wszystkim. O wyborze często szybciej decydują rozpiętość, poddasze i obciążenia niż wygląd przekroju dachu.
Jak czytać nazwy takich konstrukcji, żeby nie pomylić więźby z wiązarem?
Najważniejsze jest rozróżnienie funkcji, a nie samego słowa. W praktyce „więźba” oznacza cały system nośny dachu, a „wiązar” bywa nazwą pojedynczego układu lub powtarzalnego segmentu tej konstrukcji. W rozmowach budowlanych te pojęcia często się mieszają, ale przy projekcie różnica ma znaczenie, bo inne informacje są potrzebne przy ogólnym opisie dachu, a inne przy obliczeniach i wykonaniu.
Więźba a wiązar
Gdy dach opiera się na kilku prostych parach krokwi, mówi się raczej o klasycznej więźbie. Gdy konstrukcja jest rozwiązana jako powtarzalny, bardziej sparametryzowany układ nośny, częściej pojawia się termin wiązar. To nie jest wyłącznie akademicka różnica, bo przy większych inwestycjach właśnie ona pomaga odróżnić prostą geometrię od układu, który wymaga dokładniejszego projektu i montażu według rysunków wykonawczych.
Pełne i puste
Różnica między układem pełnym i pustym nie dotyczy „wypełnienia” drewna, tylko tego, co dzieje się z poddaszem. Wiązary pełne lepiej służą tam, gdzie strych ma zostać nieużytkowy, natomiast wiązary puste pozwalają zachować większy potencjał na funkcjonalne poddasze. To jedna z tych nazw, które brzmią podobnie, ale prowadzą do zupełnie innego efektu w domu.
Prefabrykacja i układ nośny
Sama informacja, że konstrukcja jest prefabrykowana, nie mówi jeszcze, jaki ma układ. Prefabrykacja zmienia sposób produkcji i montażu, ale nie zastępuje decyzji o tym, czy dach ma być krokwiowy, krokwiowo-jętkowy, kratowy czy płatwiowo-kleszczowy. Dlatego przy wyborze warto najpierw patrzeć na geometrię dachu i sposób przenoszenia obciążeń, a dopiero później na technologię wytworzenia.
Uwaga: Przy starszych domach najwięcej problemów rodzi nie sam dach, lecz to, że ktoś próbuje wcisnąć nową funkcję w stary układ bez sprawdzenia nośności stropu i wysokości pod skosami.
Przeczytaj również: Adaptacja poddasza - co sprawdzić przed remontem?
Który układ najlepiej pasuje do poddasza użytkowego, a który do prostego dachu?
Do poddasza użytkowego najlepiej pasują układy, które nie rozrywają przestrzeni podporami pośrodku. Do prostego dachu bez planu mieszkalnego można wybrać rozwiązanie bardziej ekonomiczne, o ile rozpiętość i obciążenia na to pozwalają. Z kolei przy większych przestrzeniach między ścianami nośnymi sens zaczynają mieć konstrukcje, które bezpiecznie przenoszą siły na ściany zewnętrzne i pozwalają uporządkować pracę całego dachu.
Poddasze użytkowe
Jeśli pod skosami ma powstać sypialnia, gabinet albo strefa dla dzieci, zwykle lepiej wyglądają układy z jętką, rozwiązania płatwiowe albo wiązary puste. Dają więcej szans na ustawienie mebli, prowadzenie instalacji i sensowne wykorzystanie wysokości przy kalenicy oraz przy ściance kolankowej. W takiej sytuacji najgroźniejsze są podpory ustawione w środku planowanej przestrzeni, bo ograniczają układ wnętrza mocniej niż sam skos.
Poddasze nieużytkowe
Gdy strych ma zostać wyłącznie techniczny albo magazynowy, wiązary kratowe i wiazary pełne potrafią być bardzo racjonalnym wyborem. Krata dobrze pracuje przy dachach o mniejszym kącie nachylenia, a układ pełny pozwala zamknąć konstrukcję w prostszej geometrii, bez konieczności walki o każdy centymetr wysokości. W takim scenariuszu inwestor płaci za nośność, a nie za przyszłą elastyczność aranżacyjną.
Duże rozpiętości
Im większa odległość między ścianami, tym szybciej w grę wchodzą wieszary i wiąźba płatwiowo-kleszczowa. To właśnie one lepiej organizują przenoszenie ciężaru na podpory i pozwalają zachować stabilność przy szerszym rzucie budynku. W praktyce taki dach bywa wyraźnie bardziej wymagający obliczeniowo, ale daje większą swobodę, gdy bryła domu nie jest typowa.
W praktyce: Dla poddasza użytkowego liczy się nie tylko to, czy dach „się zmieści”, ale też to, czy da się w nim normalnie mieszkać, ogrzać go i doświetlić bez kosztownych przeróbek.
Przeczytaj również: Ranking firm budujących domy pod klucz w Krakowie
Jak przepisy i obciążenia ograniczają wybór konstrukcji dachu?
Przepisy i obciążenia ograniczają wybór bardziej niż gust. Konstrukcja ma przenosić ciężar własny, śnieg i wiatr na podpory, a projekt musi być zgodny z obowiązującymi wymaganiami technicznymi. Opis roli wiązara jako podstawowego elementu nośnego, który przekazuje takie obciążenia na ściany lub słupy, znajduje się w materiałach ZPE.
Śnieg, wiatr i ciężar własny
Najprostszy dach może wyglądać lekko, ale konstrukcyjnie nie jest lekki. Każdy układ musi przejąć ciężar pokrycia, izolacji, łat, kontrłat i własnych elementów drewnianych, a do tego zmienne oddziaływanie śniegu i wiatru. Dlatego rozpiętość nie jest jedyną liczbą, która ma znaczenie, bo ten sam kształt połaci może zachowywać się inaczej przy innym pokryciu, innym kącie nachylenia i innej lokalizacji budynku.
W praktyce szczególnie istotne są miejsca styku krokwi, płatwi, murłat i słupów, bo tam skupiają się siły, które potem rozchodzą się dalej po konstrukcji. Z tego powodu układ wybrany wyłącznie „na oko” potrafi po czasie generować ugięcia, rysy albo problemy z obróbkami. To właśnie dlatego przy większych rozpiętościach lepiej sprawdzają się rozwiązania, które tworzą czytelną drogę przenoszenia obciążeń.
Odporność ogniowa
Wymagania przeciwpożarowe dla dachu wynikają z Warunków technicznych. Przepisy określają, jakie klasy odporności ogniowej muszą spełniać elementy budynku, w tym konstrukcja dachu i jego przekrycie, zależnie od klasy odporności pożarowej obiektu. W praktyce oznacza to, że materiał i układ nośny nie mogą być wybierane tylko pod kątem ceny lub estetyki.
W niektórych budynkach dopuszcza się rozwiązania słabiej rozprzestrzeniające ogień, ale nie jest to reguła uniwersalna. Gdy dach ma konstrukcję drewnianą, szczególnie ważne staje się dopasowanie do klasy budynku, pokrycia i przegród oddzielających. To jeden z powodów, dla których ta sama geometria dachu może być akceptowalna w domu jednorodzinnym, a już mniej oczywista w innym typie obiektu.
Projekt i uprawnienia
Prawo budowlane wymaga, aby obiekt projektować i budować zgodnie z przepisami oraz zasadami wiedzy technicznej. To nie jest formalność, tylko zabezpieczenie przed sytuacją, w której układ nośny nie pasuje do rzeczywistych obciążeń, zmian funkcji poddasza albo lokalnych warunków klimatycznych. Przy większej ingerencji w dach dochodzą też obliczenia, rysunki i odpowiedzialność osoby z właściwymi uprawnieniami.
Zapamiętaj: Nawet bardzo atrakcyjny układ dachu traci sens, jeśli nie zgadza się z klasą budynku, pokryciem, rozpiętością i sposobem użytkowania poddasza.
Jakie błędy najczęściej pojawiają się przy wyborze?
Najczęstszy błąd to wybór „na zdjęcie”, a nie na warunki techniczne. Drugim klasykiem jest zakładanie, że każdy dach da się później przerobić na mieszkalny bez kosztów. Trzeci problem pojawia się wtedy, gdy inwestor widzi cenę samej konstrukcji, ale pomija koszt późniejszego ocieplenia, doświetlenia, wentylacji i przeróbek instalacyjnych.
Poddasze liczy się od pierwszej decyzji
Jeśli dach ma być kiedyś mieszkaniem, trzeba to założyć na samym początku. Układ kratowy może być świetny dla prostego domu bez planu adaptacji, ale już mniej wygodny, gdy celem jest pełnowartościowy pokój pod skosem. Podobnie wiązary pełne mogą dobrze służyć jako układ techniczny, ale nie zastąpią konstrukcji, która od początku została pomyślana jako użytkowa.
Stara bryła bywa trudniejsza niż nowa
Przy modernizacji istniejącego domu pojawiają się dodatkowe ograniczenia: komin, okna połaciowe, lukarny, nierówna geometria i już istniejące obciążenia stropu. Właśnie wtedy nawet pozornie prosty dach potrafi wymagać dokładniejszego sprawdzenia niż zupełnie nowa konstrukcja. Im starszy obiekt, tym mniej bezpieczne jest przenoszenie rozwiązań z katalogu wprost do projektu bez sprawdzenia stanu faktycznego.
Cena nie pokazuje wszystkiego
Niska cena samego wiązara bywa kusząca, ale nie mówi nic o kosztach dodatkowych. Jeśli później trzeba wzmacniać strop, dobudowywać fragmenty połaci, przenosić otwory albo poprawiać wentylację, oszczędność szybko znika. W dobrze policzonym projekcie taniej wychodzi rozwiązanie, które od początku pasuje do budynku, niż tańsza konstrukcja wymagająca później serii poprawek.
Uwaga: Przy dachach po modernizacji najdroższe bywają nie same elementy drewniane, tylko wszystkie poprawki wokół nich, od obróbek po instalacje i izolację.
Jak wybrać konstrukcję dachu bez kosztownych poprawek?
Najbezpieczniej zacząć od trzech pytań: jaka jest rozpiętość, czy poddasze ma być użytkowe i jakie obciążenia ma przejąć dach. Według najnowszych danych GUS w pierwszym półroczu oddano do użytkowania 94,9 tys. mieszkań, więc skala nowych inwestycji pozostaje wysoka i dobór dachu nadal ma wymiar bardzo praktyczny.
- Oceń rozpiętość między ścianami nośnymi. Do małych rozpiętości wystarczy prostsza więźba krokwiowa, a przy większych sens zaczynają mieć jętki, płatwie albo wieszary.
- Określ funkcję poddasza. Jeśli ma być mieszkalne, lepiej od razu wybierać układ, który nie zablokuje przestrzeni słupami i krzyżulcami.
- Sprawdź pokrycie i obciążenia lokalne. Cięższe pokrycie, strefa śniegowa i wiatr potrafią zmienić decyzję szybciej niż sam plan architektoniczny.
- Zleć obliczenia konstrukcyjne przed wykonaniem. To jedyny moment, kiedy można jeszcze wybrać układ, który będzie działał, zamiast później ratować projekt dodatkowymi wzmocnieniami.
Jeżeli inwestycja ma zostać zamknięta w prostym dachu bez ambicji mieszkalnych, zwykle wygrywa logika prostoty i przewidywalności. Jeżeli poddasze ma mieć normalną funkcję użytkową, większe znaczenie zyskują układy jętkowe, płatwiowe lub puste, bo lepiej godzą nośność z użytecznością przestrzeni. Jeżeli bryła domu jest szeroka, a dach ma przenosić duże rozpiętości, sens zaczynają mieć rozwiązania wieszarowe albo płatwiowo-kleszczowe, bo właśnie one porządkują siły w całym ustroju.
W praktyce: Dobry dach nie zaczyna się od nazwy katalogowej, tylko od odpowiedzi na pytanie, co ma dziać się pod połacią przez kolejne lata.
Najlepszy wybór zaczyna się od funkcji dachu, a dopiero potem od ceny, bo to rozpiętość i obciążenia zamieniają projekt w dobry albo problematyczny dom.
