Ochrona przeciwprzepięciowa w domu jednorodzinnym nie jest miejscem na przypadkowy zakup. W praktyce liczy się nie najmocniejszy model, tylko taki, który pasuje do sposobu zasilania budynku, układu uziemienia i wrażliwych odbiorników, zwłaszcza tych związanych z ogrzewaniem i automatyką. Odpowiedź na pytanie jaki ogranicznik przepięć do domu jednorodzinnego zależy więc od kilku konkretów, które da się sprawdzić przed zakupem.

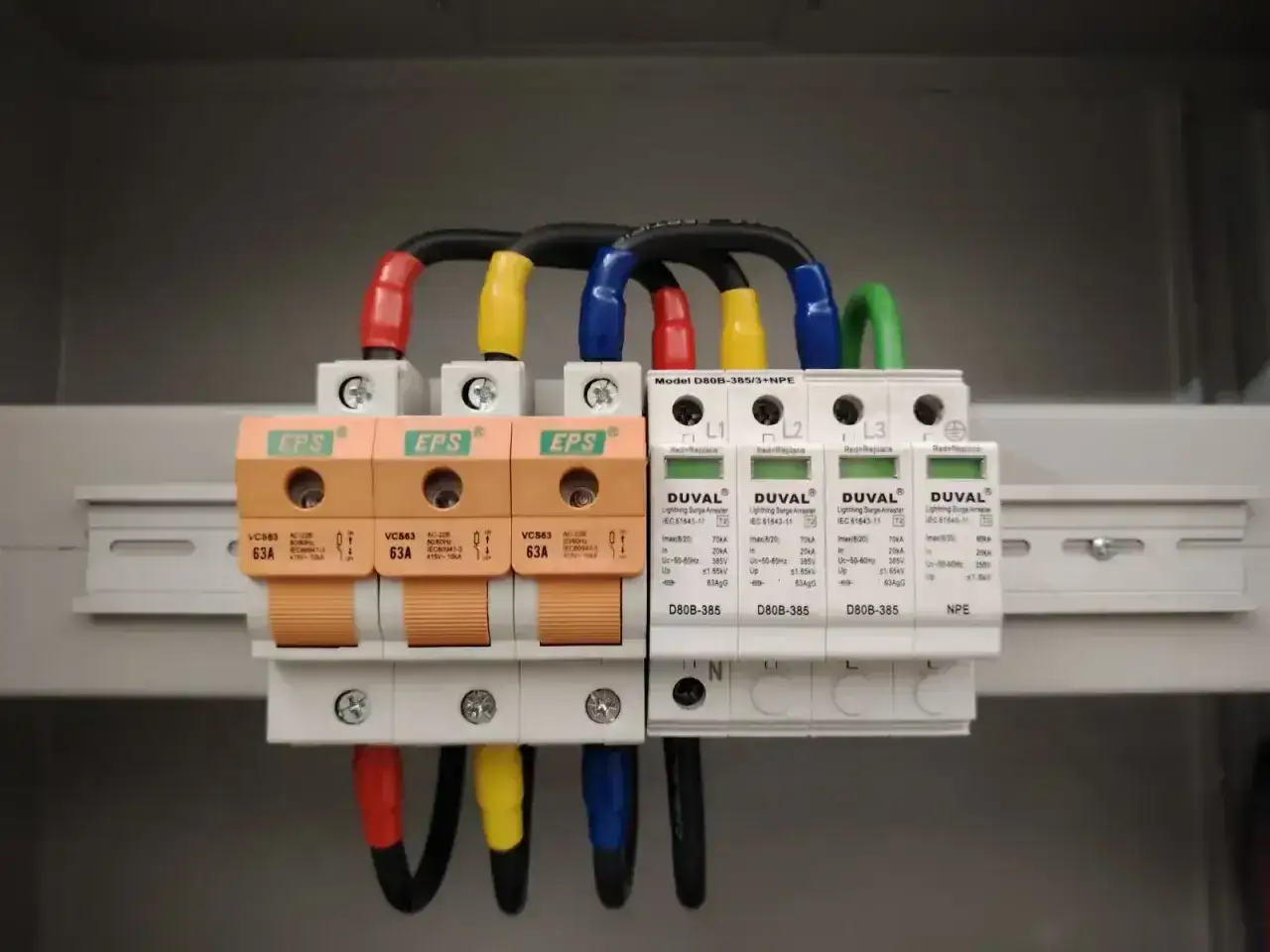

Najczęściej wygrywa układ warstwowy, nie jeden uniwersalny moduł
- W domu z zasilaniem kablowym i bez zewnętrznej ochrony odgromowej najczęściej zaczynam od typu 2 w głównej rozdzielnicy.
- Przy odgromówce albo przyłączu napowietrznym zwykle potrzebny jest typ 1+2.
- Do pompy ciepła, kotła, sterowników i routera dokładam typ 3 możliwie blisko urządzenia.
- Patrzę na Uc, In, Imax, Iimp i Up, a nie tylko na nazwę typu B+C.
- Bez dobrego uziemienia, krótkich połączeń i poprawnego montażu nawet dobry ochronnik działa przeciętnie.
- W sensownych ofertach ceny samego urządzenia zaczynają się dziś mniej więcej od 54 zł za typ 3 i od około 220 zł za typ 2.
Najpierw dopasuj ochronę do sposobu zasilania domu
W domu jednorodzinnym myślę o ochronie jak o kilku kolejnych barierach. Phoenix Contact wskazuje typ 1+2 jako pierwszy wybór w budynkach z zewnętrzną ochroną odgromową albo zasilaniem napowietrznym, a Eaton przypomina, że typ 2 pracuje po stronie obciążenia, za głównym zabezpieczeniem. W praktyce przekłada się to na prostą zasadę: im większe ryzyko wprowadzenia dużego impulsu do budynku, tym wyższy stopień ochrony w rozdzielnicy głównej.
| Sytuacja w domu | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Nowy dom, zasilanie kablowe, brak zewnętrznej ochrony odgromowej | Typ 2 w głównej rozdzielnicy | Zbija przepięcia łączeniowe i resztkowe, a ryzyko bezpośredniego udaru jest niższe. |
| Dom z odgromówką | Typ 1+2 w rozdzielnicy głównej, czasem dodatkowo typ 2 w podrozdzielnicach | Trzeba odprowadzić także energię prądów piorunowych, a nie tylko ich resztki. |
| Przyłącze napowietrzne | Typ 1+2 | Tu ryzyko wejścia dużego impulsu do budynku jest wyraźnie większe niż przy kablu ziemnym. |
| Pompa ciepła, kocioł, smart home, rozbudowana automatyka | Typ 2 w rozdzielnicy + typ 3 przy urządzeniu | Elektronika sterująca jest często droższa niż sam ochronnik, a długi kabel do urządzenia zwiększa podatność na przepięcia. |
Jeśli instalacja jest większa, dokładam kolejny stopień w podrozdzielnicy. Taki układ warstwowy działa lepiej niż jedna, teoretycznie mocna wkładka wsadzona w złym miejscu. Sama nazwa typu nie załatwia sprawy, bo równie ważne jest to, gdzie urządzenie siedzi w instalacji i jak krótkie ma połączenie z PE.
Na etykiecie liczą się konkretne parametry, nie samo B+C
Sam napis B+C albo T1+T2 niewiele mówi. Ja czytam kartę katalogową, bo to ona pokazuje, czy ochronnik pasuje do instalacji i czy nie jest marketingowym skrótem zamiast realnej ochrony. Szukam urządzeń zgodnych z PN-EN 61643-11, a nie tylko z ładnym opisem na froncie.
| Parametr | Co oznacza | Jak to czytam w domu |
|---|---|---|
| Uc | Maksymalne napięcie ciągłej pracy | Musi pasować do sieci. Ochronnik nie może być ani za słaby, ani dobrany „na styk”. |
| In | Nominalny prąd wyładowczy | To zapas na powtarzalne impulsy. W domowych typach 2 bardzo często spotykam okolice 20 kA. |
| Imax | Maksymalny prąd wyładowczy | Pokazuje, jak duży pojedynczy impuls ochronnik wytrzyma. W domach często widzę około 40 kA. |
| Iimp | Prąd udarowy 10/350 µs | Jest kluczowy przy typie 1 i ochronie odgromowej. Tu patrzę na dobór wynikający z projektu, nie z intuicji. |
| Up | Poziom ochrony napięciowej | Im niższy, tym lepiej dla sprzętu. W typie 3 szukam możliwie niskiego Up, często w okolicy 1,5 kV. |
| Układ pól | 1P, 2P, 3P+N, 4P, 3+1 | Musi pasować do instalacji jednofazowej albo trójfazowej oraz do sposobu rozdziału PEN i N. |
Przy ochronie typu 1 patrzę też na poziom związany z prądem piorunowym. W materiałach producentów spotyka się na przykład 12,5 kA na biegun dla niższych poziomów ochrony i 25 kA na biegun dla wyższych, więc tu nie dobieram „na oko”. Z kolei przy typie 2 typowe wartości domowe to często okolice 20 kA In i 40 kA Imax, co dla większości domów jednorodzinnych jest rozsądnym punktem startowym.
Kiedy te liczby mam już z głowy, łatwiej przechodzę do samego domu, a szczególnie do ogrzewania, bo tam skutki przepięcia bywają wyjątkowo kosztowne.
Ogrzewanie i automatyka domu potrzebują osobnej ochrony
W ogrzewaniu przepięcie bywa podstępne, bo rzadko niszczy samą grzałkę czy silnik. Najczęściej uderza w elektronikę: płytę kotła, sterownik pompy ciepła, moduł pogodowy, regulator pokojowy albo komunikację z systemem smart home. Właśnie dlatego nie kończę ochrony na jednej listwie w salonie. Patrzę osobno na zasilanie urządzenia i osobno na przewody sygnałowe.
- Pompa ciepła potrzebuje ochrony nie tylko przy wejściu zasilania, ale często także przy samej jednostce zewnętrznej, bo długi przewód zwiększa podatność na impuls.
- Kocioł gazowy lub pelletowy ma zwykle najbardziej wrażliwą płytę sterującą, więc warto chronić także regulator pokojowy i elementy automatyki kotłowni.
- Podłogówka, termostaty i magistrale takie jak Ethernet, RS-485 czy Modbus też są drogą wejścia dla przepięcia.
- Urządzenia w oddzielnym budynku albo na elewacji są bardziej narażone, bo kabel między nimi a domem działa jak antena.
Tu dobrze sprawdza się typ 3 montowany bezpośrednio przed odbiornikiem. Nie chodzi o to, żeby wszędzie dokładać kolejne moduły, tylko o to, by ochronę postawić dokładnie tam, gdzie przepięcie może wejść do instalacji. W praktyce przy ogrzewaniu najlepsze efekty daje połączenie ochrony głównej z ochroną punktową przy drogiej elektronice.
Najczęstsze błędy, które widzę przy zakupie i montażu
- Kupowanie po nazwie, nie po instalacji. Typ 1+2 nie jest automatycznie lepszy od typu 2, jeśli budynek nie ma takiego ryzyka. Z kolei zbyt słaby typ 2 w domu z odgromówką to zwyczajnie zły wybór.
- Ignorowanie układu sieci. Inaczej dobiera się ochronę do TN-C-S, inaczej do TT. Liczba biegunów i sposób połączenia mają znaczenie większe niż kolor obudowy.
- Za długie połączenia z PE. Ochronnik działa dobrze tylko wtedy, gdy ma krótką i prostą drogę do uziemienia. Długi, pokręcony przewód potrafi mocno obniżyć skuteczność całego układu.
- Pomijanie wymaganego zabezpieczenia pomocniczego. Jeśli producent wymaga konkretnego bezpiecznika albo wyłącznika nadprądowego, nie traktuję tego jak drobnego dodatku. To część układu ochrony.
- Brak ochrony sygnałów. Jeśli dom ma internet, monitoring, sterowanie ogrzewaniem albo automatykę, samo zabezpieczenie zasilania może nie wystarczyć. Przepięcie często wchodzi też przez przewody komunikacyjne.
- Liczenie na listwę zamiast na ochronę w rozdzielnicy. Listwa z warystorem jest ostatnim stopniem ochrony, a nie jej zamiennikiem.
Jeśli ochronnik ma okienko stanu albo styk sygnalizacyjny, korzystam z tego bez dyskusji. Zużyty moduł nie jest już ochronnikiem, tylko atrapą w rozdzielnicy. To ma znaczenie szczególnie wtedy, gdy budynek jest zamieszkany przez cały rok i pracuje w nim ogrzewanie z elektroniką sterującą.

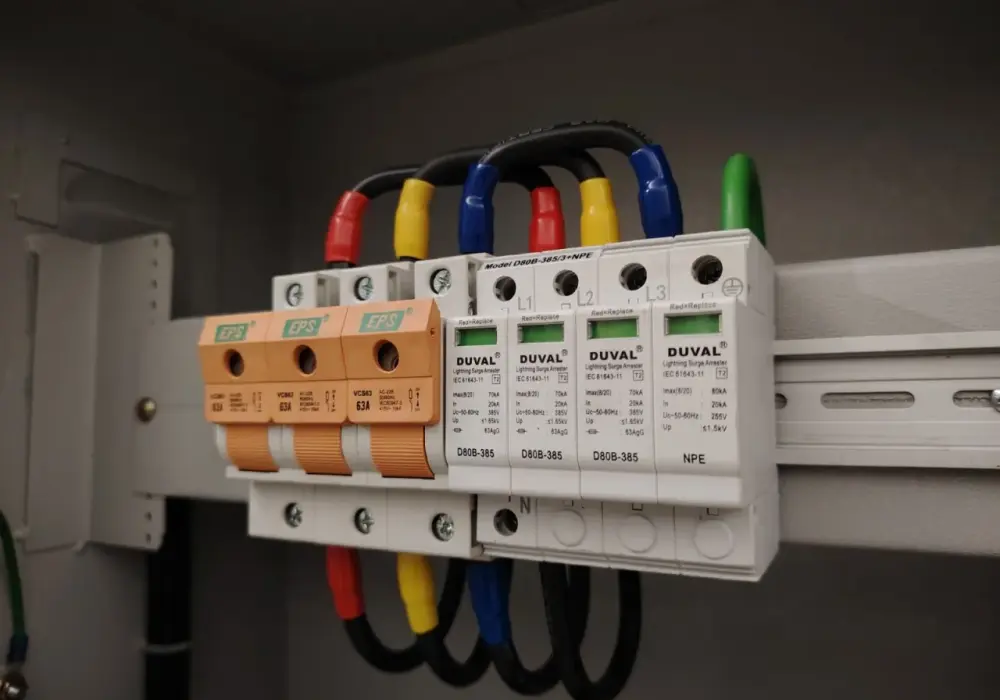

Mój praktyczny wybór do domu jednorodzinnego
Jeśli miałbym uprościć decyzję do jednego zdania, w domu z zasilaniem kablowym biorę porządny typ 2 do rozdzielnicy głównej, a w domu z odgromówką albo przyłączem napowietrznym przechodzę na typ 1+2. Przy kotle, pompie ciepła i inteligentnym sterowaniu dokładam typ 3 blisko urządzeń, bo tam elektronika jest najdelikatniejsza.
| Rozwiązanie | Orientacyjny koszt samego urządzenia | Mój punkt startowy |
|---|---|---|
| Typ 2 w rozdzielnicy głównej | około 220-730 zł | Standardowy dom z przyłączem kablowym i bez zewnętrznej ochrony odgromowej. |
| Typ 1+2 | około 130-880 zł | Dom z odgromówką, przyłączem napowietrznym albo wyższym ryzykiem wejścia udaru do instalacji. |
| Typ 3 przy urządzeniu | około 54-360 zł | Pompa ciepła, kocioł, sterownik, router, automatyka i inne wrażliwe odbiorniki. |
Jeśli miałbym wskazać tylko jedną granicę oszczędności, to nie ciąłbym jej na ochronie głównej. Zwykle droższa jest wymiana płyty sterującej, falownika albo modułu automatyki niż sensowny ochronnik plus montaż. Dlatego najpierw sprawdzam schemat instalacji, potem dobieram typ, a dopiero na końcu markę i cenę. Przed zakupem zostaw też zapas miejsca w rozdzielnicy, sprawdź zgodność z układem TN lub TT i upewnij się, że elektryk skróci połączenia do PE do minimum, bo właśnie te detale decydują o tym, czy ochrona zadziała przy pierwszym większym skoku napięcia.
