Przy otworze o szerokości 3 m nadproże przestaje być zwykłym detalem murarskim. Tu liczą się już nie tylko wymiary, ale też sposób przeniesienia obciążeń, długość oparcia, rodzaj ściany i to, czy nad otworem pracuje jeszcze strop albo dach. Poniżej pokazuję, jak podejść do takiego rozwiązania rozsądnie: co wybrać, jak czytać dane techniczne i gdzie najczęściej pojawiają się błędy.
Najważniejsze fakty o nadprożu na 3 metry
- Otwór 3 m wymaga już potraktowania nadproża jak elementu konstrukcyjnego, a nie tylko „belki nad okno”.
- Rzeczywista długość elementu musi uwzględniać oparcie po obu stronach, więc sama szerokość otworu to za mało.
- Nie każdy system nadaje się do takiej rozpiętości. Część prefabrykatów kończy się dużo wcześniej, inne dochodzą do 3,25 m albo 3,6 m.
- Przy nadprożu wylewanym nie ma jednego uniwersalnego układu zbrojenia. Dobiera się go do obciążeń i przekroju ściany.
- W gotowych rozwiązaniach najważniejsze są: nośność, minimalne oparcie, długość elementu i poprawny montaż.
- Jeśli nad otworem ma pracować strop lub więźba, projekt konstruktora naprawdę robi różnicę.
Co oznacza otwór 3 m dla nadproża
Przy takim wymiarze nie patrzę już wyłącznie na samą „dziurę” w ścianie. Liczy się to, ile obciążenia spadnie na belkę od muru nad nią, od wieńca, a czasem także od stropu lub dachu. Im cięższa konstrukcja nad otworem, tym mniejszy sens mają rozwiązania dobierane „na oko”.
Prosty rachunek pomaga od razu odsiać błędne pomysły: jeśli element ma mieć po 15 cm oparcia z każdej strony, to jego długość nie wynosi 3,0 m, tylko co najmniej 3,30 m. Przy 20 cm oparcia robi się już 3,40 m. To niewielka różnica na papierze, ale w praktyce decyduje o tym, czy belka w ogóle ma jak bezpiecznie pracować.
Właśnie dlatego przy otworach tej szerokości nie polegam na domysłach. Najpierw sprawdzam obciążenia i geometrię muru, a dopiero potem wybieram typ nadproża. To naturalnie prowadzi do pytania, które rozwiązanie ma w takim przypadku sens.
Jak dobrać rozwiązanie do ściany i obciążeń
Przy 3 m najlepiej myśleć kategoriami: co ta belka ma unieść, z czego jest ściana i czy zależy mi bardziej na czasie, czy na maksymalnej elastyczności projektu. Poniżej zestawiam rozwiązania, które realnie pojawiają się w praktyce budowlanej.
| Rozwiązanie | Co pokazuje dokumentacja | Kiedy ma sens | Ograniczenie przy 3 m |
|---|---|---|---|
| Monolityczne nadproże żelbetowe | Zbrojenie dobiera się indywidualnie do obciążeń i przekroju ściany. | Gdy otwór przenosi większe obciążenia albo układ ściany jest nietypowy. | Wymaga szalunku, dokładnego zbrojenia i czasu na dojrzewanie betonu. |
| Belka strunobetonowa NKLL | Długości modularne od 0,90 m do 3,60 m, minimalne oparcie 15 cm, zbrojenie główne w długich elementach i strzemiona Ø6 co 20 cm. | Gdy chcesz szybko zamknąć duży otwór bez wylewania belki na budowie. | Trzeba dobrać dokładny wariant do szerokości otworu i obciążeń. |
| Belka systemowa Porotherm 23.8 | Długości od 1,00 m do 3,25 m, minimalne oparcie 125 mm, brak potrzeby podpór montażowych. | Gdy budujesz w systemie ceramicznym i chcesz zachować spójność ściany. | Dla otworu 3,0 m trzeba już sięgnąć po wariant 3,25 m. |
| Prefabrykaty z betonu komórkowego | Maksymalna długość nadproży prefabrykowanych wynosi 230 cm, a otwór, który przykrywają, sięga 180 cm. | Do mniejszych otworów i lekkich ścian z betonu komórkowego. | Przy 3 m to po prostu za krótki zakres. |
Jeśli miałbym wskazać praktyczny wniosek z tego zestawienia, powiedziałbym tak: 3-metrowy otwór nie wybacza przypadkowego doboru systemu. Część rozwiązań kończy się na 1,8-2,3 m, inne wchodzą w zakres 3 m, ale tylko przy zachowaniu konkretnego oparcia i obciążenia. W ścianach ceramicznych bardzo często sensownie wypada gotowa belka systemowa, natomiast przy większych obciążeniach wygrywa projektowany indywidualnie monolit. Skoro wiemy już, co wybrać, pora zejść poziom niżej i zobaczyć, jak wygląda samo zbrojenie.
Jakie zbrojenie ma sens przy belce wylewanej
Nie ma jednego koszyka „na 3 m”, który da się bezpiecznie przenieść z budowy na budowę. Przy nadprożu żelbetowym zbrojenie dobiera konstruktor, bo musi uwzględnić obciążenie od ściany nad belką, klasę betonu, wysokość przekroju i to, jak belka jest podparta. Ja patrzę na to tak: dół pracuje na rozciąganie, góra stabilizuje układ, a strzemiona spinają wszystko i ograniczają zarysowania oraz ścinanie.
W praktyce ważne są cztery rzeczy:
- Pręty główne dolne przenoszą największe naprężenia w strefie rozciąganej.
- Pręty górne pomagają przy zakotwieniu i pracy nad podporami.
- Strzemiona utrzymują geometrię kosza zbrojeniowego i poprawiają odporność na ścinanie.
- Otulina i zakotwienie decydują o trwałości bardziej, niż wielu wykonawców chce przyznać.
Dobrym punktem odniesienia jest dokumentacja długich prefabrykatów. W instrukcji Leier NKLL dla długości od 3,00 m do 3,60 m widać belki z prętami 2Ø12, strzemionami Ø6 co 20 cm, betonem lekkim LC20/22 i otuliną 20 mm z tolerancją +5 mm. To nie jest gotowa recepta na każdy monolit, ale pokazuje skalę podejścia: przy takiej rozpiętości nie ma miejsca na przypadkową improwizację.
Jeżeli ktoś próbuje uprościć temat do zdania „daj więcej stali, będzie mocniejsze”, to zwykle idzie w złą stronę. Przy nadprożu ważniejsza bywa wysokość przekroju i poprawny układ zbrojenia niż sama pogoń za grubszym prętem. Z tego właśnie powodu montaż i wykonanie są równie istotne jak sam projekt.

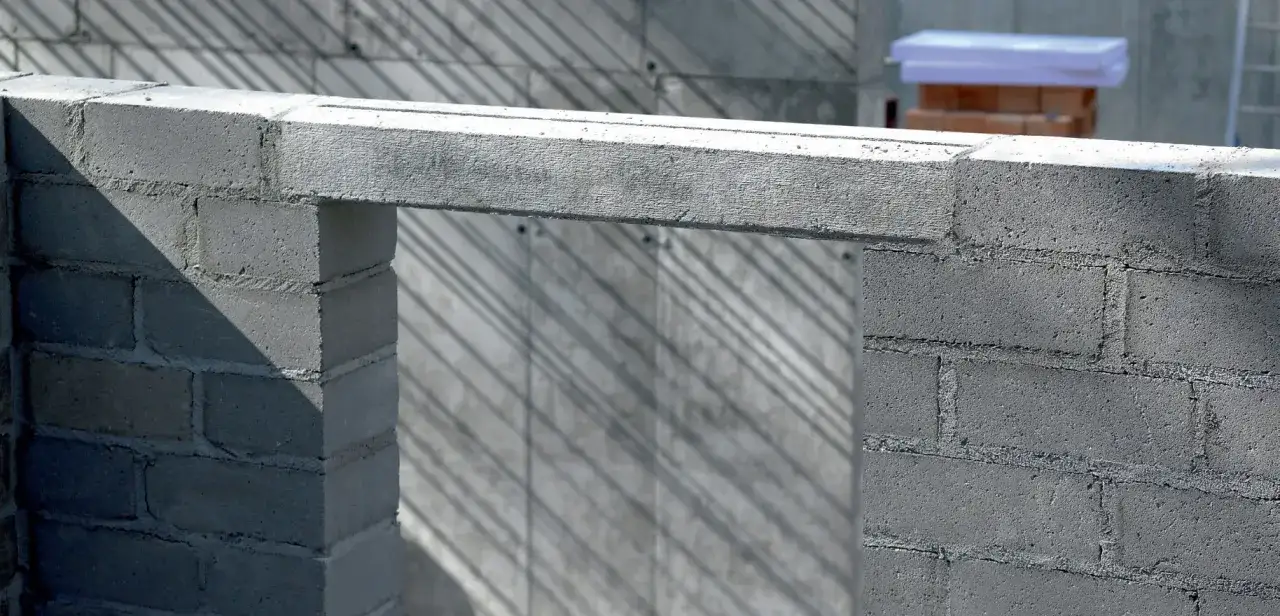

Jak wykonać nadproże bez błędów
Najlepszy detal można zepsuć na budowie w trzy godziny. Przy 3 m zaczynam od kontroli oparcia i poziomu murów, bo od tego zależy, czy belka rzeczywiście oprze się równomiernie. Potem sprawdzam, czy zbrojenie ma zachowaną otulinę i czy nie zostało przesunięte podczas betonowania.
- Sprawdzam szerokość otworu w świetle i doliczam wymagane oparcie z obu stron.
- Wyrównuję strefy podparcia i układam je na nośnym, równym podłożu.
- Kontroluję położenie zbrojenia, żeby pręty nie leżały zbyt blisko deskowania ani muru.
- Dbam o właściwe zagęszczenie betonu, bo przy źle zawibrowanej belce problem pojawia się później w postaci rys i osłabionej strefy przy podporze.
- Nie obciążam nadproża za wcześnie. Beton potrzebuje czasu, żeby realnie zaczął pracować jak element nośny.
Jeżeli wybierasz prefabrykat, dochodzi jeszcze jeden drobiazg, który wcale nie jest drobiazgiem: trzeba go ułożyć zgodnie z oznaczeniem producenta. Odwrócenie belki albo oparcie jej „na skróty” potrafi zniweczyć całą przewagę gotowego elementu. Najwięcej problemów robią jednak nie same instrukcje, tylko typowe błędy wykonawcze.
Najczęstsze błędy, które przy 3 m kończą się pęknięciem
W takich otworach błędy wychodzą szybciej niż przy małych oknach. Gdy belka ma większą rozpiętość, każda niedokładność zaczyna pracować w skali, którą widać już po tynku. Z mojego punktu widzenia najczęściej psują całość te same rzeczy:
- zbyt krótkie oparcie belki na murze,
- dobór systemu, który nie przewiduje takiej rozpiętości,
- brak lub zła współpraca z wieńcem żelbetowym,
- zbyt szybkie rozszalowanie albo obciążenie świeżego betonu,
- pomijanie docieplenia nadproża w ścianie zewnętrznej,
- bruzdowanie i wiercenie w strefie oparcia, bo „tam przecież nic się nie stanie”.
Przy ścianach zewnętrznych dochodzi jeszcze temat mostka termicznego. Na 3 m otworze źle rozwiązana strefa nadproża potrafi być wyczuwalna nie tylko na liczniku energii, ale też przy wykończeniu tynku i w miejscach, gdzie pojawiają się mikropęknięcia. Dlatego tak ważne jest, by przed zakupem materiału sprawdzić kilka konkretów, a nie kierować się wyłącznie ceną za sztukę.
Co bym sprawdził przed zamówieniem materiału
Gdybym miał zamknąć taki temat w krótkiej liście kontrolnej, sprawdziłbym najpierw cztery rzeczy: szerokość otworu w świetle, wymagane oparcie, obciążenia nad otworem oraz zakres długości dostępny w danym systemie. To wystarcza, żeby od razu odsiać rozwiązania niedopasowane do sytuacji.
- czy nad otworem ma pracować tylko mur, czy także strop lub dach,
- czy wybrany system ma element o potrzebnej długości,
- czy minimalne oparcie nie wymusi dłuższej belki niż planowałeś,
- czy ściana jest z materiału, dla którego dany prefabrykat rzeczywiście jest przewidziany,
- czy w projekcie jest detal wieńca, docieplenia i wykończenia strefy nadproża.
Przy otworze 3 m najrozsądniej traktować nadproże jako mały element konstrukcyjny, a nie materiał do szybkiego „załatwienia” na budowie. Gdy dopasujesz długość, oparcie i zbrojenie do rzeczywistych obciążeń, rozwiązanie będzie trwałe i przewidywalne. Jeśli chcesz uniknąć kosztownych poprawek, właśnie na tym etapie warto zatrzymać się na chwilę dłużej niż zwykle.
