Zbrojenie fundamentu - czy wiesz, co jest najważniejsze?

Wiele problemów konstrukcyjnych zaczyna się dużo wcześniej niż pojawienie się pierwszej rysy na ścianie. Zbrojenie fundamentu decyduje o tym, czy ława, stopa albo płyta przeniosą obciążenia bez nadmiernych odkształceń, pęknięć i lokalnych osiadań. Skala inwestycji pozostaje duża, bo według najnowszych danych GUS oddano do użytkowania 184,1 tys. mieszkań w ostatnich pełnych danych, więc poprawne posadowienie dotyczy bardzo wielu realizacji.

Co właściwie robi zbrojenie fundamentu?

To stalowy układ, który przejmuje rozciąganie, ogranicza rysy i stabilizuje beton w strefach, gdzie grunt pracuje nierówno. W fundamencie siły nie rozchodzą się równomiernie, bo ściany nośne, słupy, zmiany geometrii budynku i lokalne osiadania tworzą miejsca większego zginania. Beton dobrze znosi ściskanie, ale gorzej reaguje na rozciąganie, więc bez stali szybko pojawiają się mikrorysy, które z czasem mogą przejść w pęknięcia.

Dlaczego sam beton nie wystarcza

Beton w fundamencie pracuje jak materiał o dużej wytrzymałości na ściskanie, lecz przy rozciąganiu jego rezerwa jest dużo mniejsza. Gdy podłoże pod jedną częścią budynku osiada szybciej niż pod drugą, w fundamencie pojawia się zginanie, a w jego dolnej lub górnej strefie powstaje rozciąganie. Stal zbrojeniowa przejmuje wtedy część pracy, której sam beton nie udźwignie, a cała konstrukcja zachowuje ciągłość nawet wtedy, gdy grunt nie jest idealnie jednorodny.

Które fundamenty najbardziej korzystają ze zbrojenia

Najprostsza ława fundamentowa pracuje inaczej niż płyta czy stopa pod słupem. W ławie najważniejsze są ciągłość, odpowiednie zakotwienie prętów i bezpieczne przeniesienie sił w narożach, natomiast w płycie zbrojenie rozkłada się w dwóch kierunkach, bo obciążenia rozchodzą się szerzej. W stopach i w ścianach fundamentowych pojawia się za to większa koncentracja sił, dlatego układ prętów musi odpowiadać dokładnemu przebiegowi obciążeń, a nie tylko wymiarowi elementu.

Zapamiętaj: Zbrojenie fundamentu nie zwiększa cudownie nośności gruntu. Najpierw rozpoznaje się podłoże, a dopiero potem dobiera układ stali i klasę fundamentu.

Jakie przepisy regulują zbrojenie fundamentu w Polsce?

Obecnie projekt techniczny musi obejmować rozwiązania konstrukcyjne i materiałowe, a zależnie od potrzeb także dokumentację geologiczno-inżynierską lub geotechniczne warunki posadowienia. Tak wynika z Prawa budowlanego, które wymaga też zapewnienia projektu technicznego przed rozpoczęciem robót. Dla fundamentu oznacza to jedno: stal nie jest dobierana „na oko”, tylko jako część projektu, który odpowiada obciążeniom, gruntowi i sposobowi wykonania.

Szczegółowe zasady określa rozporządzenie w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych. Dokument wymaga zaliczenia obiektu do odpowiedniej kategorii geotechnicznej, oceny nośności, przemieszczeń, wód gruntowych i oddziaływania sąsiednich obiektów, a także pozwala projektantowi zmienić kategorię, gdy rzeczywiste warunki odbiegają od założeń. To właśnie ten etap decyduje, czy wystarczy standardowy układ zbrojenia, czy potrzebne są głębsze analizy i mocniejszy system posadowienia.

Co mówi projekt budowlany

Projekt budowlany wskazuje sposób posadowienia obiektu i opisuje rozwiązania konstrukcyjne, ale nie działa w próżni. Gdy dokumentacja geotechniczna pokazuje grunty słabonośne, nasypy niekontrolowane, wysoki poziom wód gruntowych albo warunki złożone, projektant nie tylko zwiększa ilość stali. Często zmienia także głębokość fundamentu, typ elementu nośnego, rodzaj odwodnienia lub technologię wzmacniania podłoża.

Jak działa podział geotechniczny

Podział na trzy kategorie porządkuje ryzyko i pokazuje, jak dużo informacji trzeba zebrać przed wykonaniem fundamentu. W pierwszej kategorii wystarczają zwykle prostsze badania, w drugiej pojawia się pełniejsza analiza danych geotechnicznych, a w trzeciej wchodzą obiekty i warunki wymagające najdokładniejszego rozpoznania. To właśnie ta logika sprawia, że zbrojenie fundamentu jest częścią większego systemu, a nie samodzielnym „doposażeniem” betonu.

Granice z rozporządzenia są bardzo praktyczne: ściana oporowa z różnicą poziomów do 2,0 m nadal mieści się w pierwszej kategorii, wykop do 1,2 m i nasyp do 3,0 m też, natomiast fundament bezpośredni głębszy niż 5,0 m albo obiekt z więcej niż jedną kondygnacją zagłębioną w gruncie wchodzi już w trzecią kategorię. Taki podział nie służy teorii dla teorii, tylko wyznacza poziom ostrożności przy doborze stali, technologii robót i kontroli odbiorowej.

Uwaga: Kategoria geotechniczna nie mówi, ile stali kupić, tylko jak dokładnie trzeba rozpoznać grunt i jak ostrożnie prowadzić projekt. Więcej prętów nie naprawia złego podłoża.

Jak wygląda poprawny układ zbrojenia w praktyce?

Najlepszy układ prętów zależy od typu fundamentu, kierunku sił i miejsca, w którym beton pracuje na rozciąganie. W praktyce nie chodzi o maksymalną ilość stali, lecz o jej właściwe prowadzenie, zakotwienie i ochronę przed korozją. Dobrze zaprojektowane zbrojenie ma wspierać beton dokładnie tam, gdzie pojawiają się zginanie, skręcanie i naprężenia od nierównomiernego podłoża.

Ławy fundamentowe

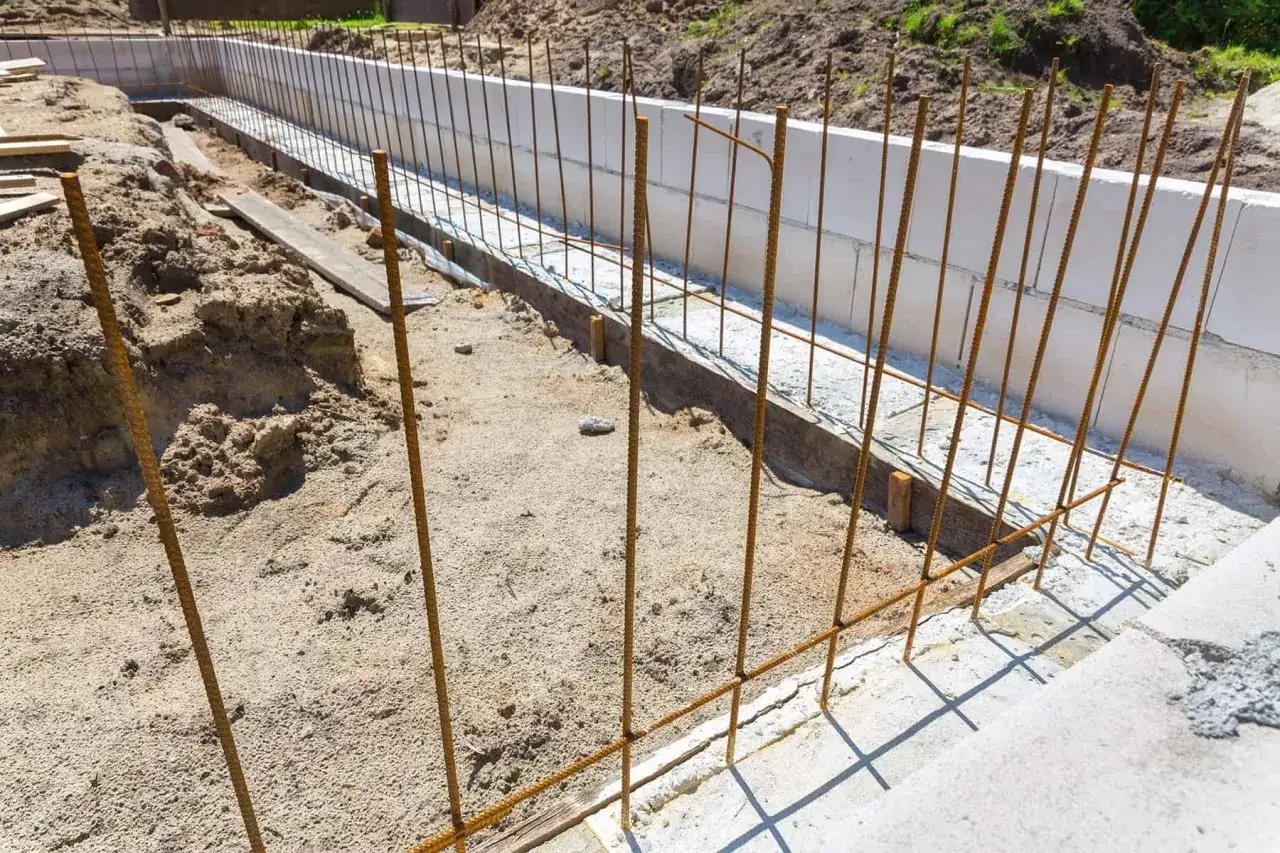

W ławach fundamentowych najważniejsze są pręty podłużne pracujące w strefach rozciąganych, strzemiona stabilizujące kosz i bezpieczne przejścia przez naroża. Dobre rozwiązanie nie polega na dokładaniu stali wszędzie, tylko na prowadzeniu jej tam, gdzie momenty zginające są największe: pod ścianami nośnymi, przy załamaniach i w miejscach zmiany geometrii. Jeśli zbrojenie jest zbyt krótkie, źle zakotwione albo przerwane w newralgicznym punkcie, fundament traci ciągłość nawet wtedy, gdy beton wygląda poprawnie.

Stopy i płyty

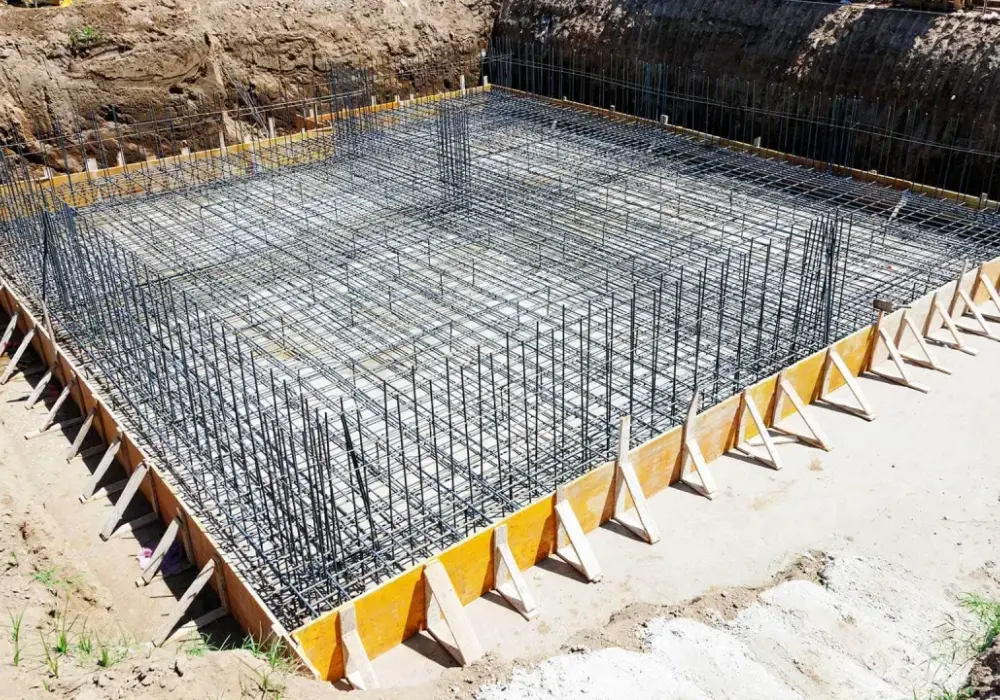

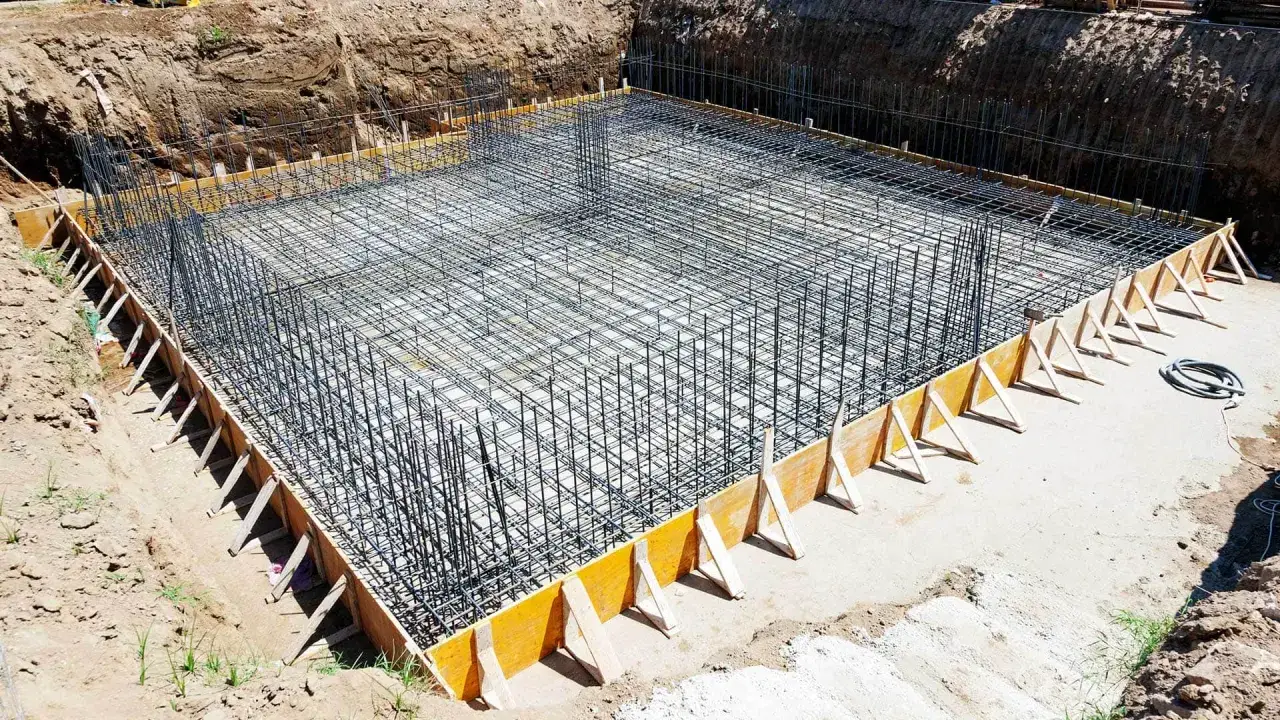

Stopy pod słupy zwykle potrzebują mocnego zakotwienia w rejonie naroży i przy krawędziach, bo tam kumulują się siły z punktowych podpór. Płyta fundamentowa rozkłada obciążenie na większą powierzchnię, dlatego zbrojenie układa się dwukierunkowo, a układ górny i dolny reaguje na różne strefy pracy fundamentu. W obu przypadkach liczy się zgodność z projektem, bo pozornie drobna zmiana średnicy pręta lub rozstawu potrafi zmienić sztywność całego elementu.

Otulina, zakłady i przerwy robocze

Otulina chroni stal przed korozją i ogniem, a zakłady oraz zakotwienie zapewniają, że pręt rzeczywiście przekazuje siły na sąsiedni odcinek. Przerwy robocze, przepusty i wyjścia pod instalacje wymagają koordynacji z projektem, bo każda dziura w strefie nośnej zmienia przebieg sił. Właśnie tu najłatwiej o błąd, którego nie widać po zasypaniu wykopu.

W praktyce: Najwięcej problemów wychodzi nie podczas projektowania, lecz przed betonowaniem. To wtedy warto porównać rzeczywisty układ prętów z rysunkiem i zrobić zdjęcia, zanim wszystko zniknie pod betonem.

Kiedy zbrojenie fundamentu trzeba zmienić albo wzmocnić?

Zmiana projektu pojawia się szybko, gdy w wykopie wychodzą grunty nasypowe, organiczne, podmokłe albo warstwa nośna leży niżej niż zakładano. Wysoka woda gruntowa zwiększa ryzyko wyporu, zawilgocenia i korozji, więc samo zagęszczenie stali nie wystarcza; czasem potrzebna jest płyta, drenaż, odwodnienie albo specjalistyczne wzmocnienie podłoża. Na działkach położonych w trudniejszym środowisku, także w rejonach nadmorskich i w miejscach o zmiennej wilgotności gruntu, ten problem pojawia się szybciej niż w prostych warunkach.

Słabe grunty i wysoka woda gruntowa

Zmiana typu fundamentu bywa konieczna, gdy podłoże nie daje równomiernego oparcia. Grunty słabonośne albo niekontrolowane nasypy potrafią pracować przez długi czas po zakończeniu budowy, a wtedy nawet poprawnie ułożone zbrojenie zaczyna przenosić siły w warunkach, których projekt nie przewidywał. W takich sytuacjach projektant częściej sięga po płyty, pale, mikropale, iniekcje lub odwodnienie niż po samo zwiększanie ilości prętów.

Rozbudowa i większe obciążenia

Dołożenie piętra, ciężkiego stropu, masywnej ściany lub większego dachu zmienia schemat pracy fundamentu bardziej niż zmiana wykończenia na elewacji. W takich sytuacjach projektant sprawdza nie tylko nowe obciążenia, lecz także to, czy stara konstrukcja przyjmie je bez dodatkowych ugięć i rys. Jeśli nie, zbrojenie bywa tylko jednym z elementów większego wzmocnienia, a nie jedyną odpowiedzią na problem.

Stary dom i brak dokumentacji

W starszych budynkach rysunek zbrojenia często nie istnieje albo nie odpowiada faktycznemu wykonaniu. Wtedy otwarcie odkrywek, lokalne badania i ocena geotechniczna stają się ważniejsze niż domysły, a przy bardziej złożonych przypadkach wchodzą w grę mikro pale, iniekcje, podbicia albo inne specjalistyczne roboty geotechniczne opisane w rozporządzeniu. Zbrojenie istniejącego fundamentu bez rozpoznania przyczyny rysy zwykle tylko maskuje objaw, zamiast usuwać źródło szkody.

1. Opinia geotechniczna ustala kategorię i opisuje grunt.
2. Projektant dobiera typ fundamentu, średnice i przebieg prętów.
3. Kierownik budowy odbiera zbrojenie przed betonowaniem.
4. Dokumentacja powykonawcza zapisuje zmiany, jeśli pojawiły się na budowie.

Uwaga: Wzmocnienie fundamentu bez ustalenia przyczyny uszkodzeń zwykle daje tylko krótkotrwały efekt. Najpierw diagnoza, potem technologia, dopiero później stal i beton.

Jakie błędy najczęściej niszczą efekt zbrojenia?

Najczęściej problemem nie jest sama ilość stali, tylko jej położenie. Pręty podparte bez dystansów, zbyt blisko gruntu, bez zachowanych zakładów albo z uciętymi narożami dają element, który wygląda solidnie na zdjęciu, ale pracuje słabo po zasypaniu wykopu. Odbiór zbrojenia przed betonowaniem jest więc momentem krytycznym, bo po zalaniu błędy stają się ukryte i kosztowne do naprawy.

Błędy zbrojenia

Zbrojenie potrafi zawieść nie dlatego, że jest go za mało, ale dlatego, że zostało źle rozmieszczone. Pręty przesunięte podczas chodzenia po wykopie, brak dystansów, za mała otulina, niewłaściwe zakłady i przerwane naroża osłabiają fundament znacznie mocniej niż estetycznie „za skromny” kosz. Zbyt gęsty układ również szkodzi, bo beton nie dochodzi wszędzie i tworzą się puste strefy, które po czasie ujawniają się rysami lub odspojeniami.

Błędy betonowania

Za wcześnie obciążony fundament, źle zawibrowany beton, dolewana woda i zbyt krótka pielęgnacja szybko odbijają się na trwałości. Nawet dobrze zaprojektowane zbrojenie traci sens, jeśli mieszanka nie otoczy go równomiernie albo jeśli rysy skurczowe powstaną zaraz po zalaniu. Woda, mróz i pośpiech są dla fundamentu gorsze niż pojedyncza oszczędność na prętach.

Przeczytaj również: Profil U i TH w PEX - jak dobrać zaciskarkę bez pomyłki

Kontrola przed zalaniem

Najlepszy moment na wychwycenie błędu to chwila przed betonowaniem. Wtedy jeszcze da się poprawić odstępy, zakłady, otulinę i przejścia instalacyjne, a po zalaniu pozostaje już tylko walka ze skutkami. Dokumentacja zdjęciowa i porównanie wykonania z projektem zajmują mniej czasu niż późniejsze wzmacnianie pękniętego fundamentu, a różnica w kosztach bywa ogromna.

W praktyce: Dobre zbrojenie nie wybacza niedokładności, ale też nie potrzebuje nadmiaru stali. Najmocniej pracuje tam, gdzie rysunek i wykonanie są zgodne co do centymetra, a nie co do ogólnego zamysłu.

Najtrwalszy fundament powstaje wtedy, gdy grunt zostaje rozpoznany, projekt odpowiada warunkom działki, a zbrojenie jest ułożone dokładnie tak, jak wymaga tego konstrukcja.
