W instalacjach PEX najwięcej kłopotów nie robi sama rura, tylko dopasowanie profilu zacisku do konkretnej złączki. Różnica między U i TH wydaje się drobna, ale w praktyce decyduje o tym, czy połączenie będzie zgodne z systemem, wygodne w montażu i naprawdę szczelne. Poniżej rozbijam temat na prosty język: co oznaczają oba profile, jak je rozpoznać, kiedy wolno je mieszać i na co zwrócić uwagę przy zakupie narzędzi.
Najważniejsze różnice między profilami U i TH w kilku punktach
- U i TH to nie dwa typy rur, tylko dwa profile zacisku na złączce i w szczękach zaciskarki.
- TH tworzy zwykle dwa szersze odkształcenia, a U trzy węższe.
- Nie zakładaj pełnej zamienności. Decyduje oznaczenie producenta złączki i narzędzia.
- Najbezpieczniej dobierać cały system z jednej rodziny i przed montażem sprawdzić profil na tulei oraz w instrukcji narzędzia.
- Przed zakryciem instalacji zawsze warto zrobić próbę szczelności i obejrzeć każde połączenie.
Czym są profile U i TH
Jeżeli mam to ująć najprościej, U i TH opisują sposób zaprasowania złączki PEX, a nie samą rurę. W praktyce chodzi o geometrię szczęk zaciskarki i o to, jak metalowa tuleja na złączce zostanie trwale odkształcona podczas montażu. To dlatego dwie złączki o tym samym rozmiarze mogą wyglądać podobnie, a mimo to wymagać innego narzędzia.
W instalacjach wod-kan to rozróżnienie ma znaczenie bardzo przyziemne: jeśli profil się nie zgadza, połączenie może nie zostać zaciśnięte tak, jak przewidział producent. Ja zawsze patrzę najpierw na oznaczenie na samej złączce, a dopiero później na średnicę rury. Średnica mówi, ile ma mieć rura; profil U albo TH mówi, jak ma zostać wykonane połączenie.
Warto też rozdzielić dwa pojęcia, które początkujący często mieszają. Rura PEX to jedno, a profil zacisku to drugie. Zmiana z PEX na wielowarstwowy PEX-AL-PEX, inna marka złączek czy inny rozstaw w szafce rozdzielaczowej nie zmienia automatycznie tego, jaki profil jest potrzebny. Tu zawsze wygrywa karta techniczna konkretnego systemu, a nie ogólne wrażenie, że „prawie pasuje”.
Jak te profile wyglądają w praktyce
Najprostsza różnica jest wizualna: profil TH zaciska tuleję w dwóch szerszych miejscach, a profil U w trzech węższych. To właśnie na tym etapie najłatwiej rozpoznać, co masz w ręku, o ile złączka jest czytelnie oznaczona. Dla osoby, która montuje instalację pierwszy raz, to często ważniejsze niż sama nazwa profilu.
| Cecha | U | TH |
|---|---|---|
| Wygląd zacisku | Trzy węższe przetłoczenia | Dwa szersze przetłoczenia |
| Charakter narzędzia | Szczęki o profilu U | Szczęki o profilu TH |
| Zakres średnic spotykanych w praktyce | Najczęściej 16, 20, 25 i 32 mm | Najczęściej 16, 20, 26 i 32 mm |
| Ryzyko pomyłki | Wysokie, jeśli kupujesz „na oko” | Wysokie, jeśli zakładasz pełną zamienność |
| Najlepsza zasada wyboru | Profil złączki musi zgadzać się z profilem szczęk | Profil złączki musi zgadzać się z profilem szczęk |
Na budowie ta różnica bywa bardzo praktyczna. TH częściej widzę w zestawach, które mają obsłużyć większy zakres średnic i gdzie wykonawca chce pracować jednym narzędziem w kilku strefach instalacji. U z kolei pojawia się tam, gdzie ekipa już ma taki system w warsztacie albo trzyma się konkretnej rodziny złączek. Sama litera nie jest więc oceną „lepszy” albo „gorszy”. To raczej informacja, z jakim profilem narzędzie i złączka mają współpracować.
W praktyce ważna jest jeszcze jedna rzecz: nie każde „uniwersalne” narzędzie naprawdę rozwiązuje problem. Jeśli zaciskarka ma wymienne szczęki U i TH, to świetnie, ale tylko wtedy, gdy rzeczywiście pasują one do średnic, które planujesz montować. Inaczej kończy się to szukaniem brakującej matrycy w środku pracy, a nie spokojnym montażem.
Czy można mieszać U i TH w jednej instalacji
To jedno z najczęstszych pytań i odpowiedź brzmi: tylko wtedy, gdy producent wyraźnie to dopuszcza. Jeśli złączka ma oznaczenie U, zaciskam ją profilem U. Jeśli ma TH, używam TH. Dopiero oznaczenia typu U/TH albo UTH sugerują, że dany element zaprojektowano do współpracy z oboma profilami. Bez takiego potwierdzenia nie zakładam dowolnej zamienności.
To nie jest formalizm dla formalizmu. Kształt odkształcenia wpływa na sposób, w jaki tuleja dociska rurę i uszczelnienie. Nawet jeśli połączenie „na pierwszy rzut oka” wygląda poprawnie, to nie ma sensu opierać się na wyglądzie. Przy instalacjach wod-kan, które mają potem zostać zakryte, taki skrót myślowy jest po prostu zbyt ryzykowny.
Ja w takich sytuacjach stosuję prostą zasadę: nie mieszam profili na budowie, jeśli nie mam wyraźnej zgody producenta. To oszczędza czas, reklamacje i nerwy przy próbie szczelności. Jeśli instalacja jest rozbudowana, najlepiej od początku trzymać się jednego systemu i jednego profilu w całym pionie albo obiegu.

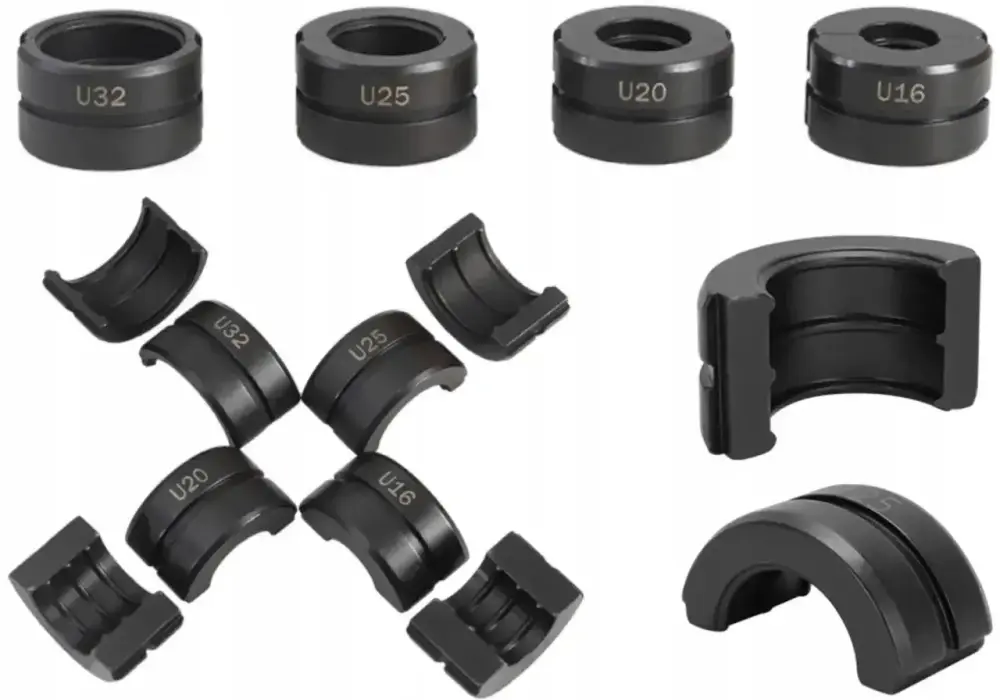

Jak dobrać zaciskarkę i szczęki bez zgadywania
Przy wyborze narzędzia nie patrzę tylko na cenę. Najpierw sprawdzam trzy rzeczy: profil, zakres średnic i dostęp do miejsca pracy. To właśnie ten zestaw decyduje o tym, czy montaż będzie sprawny, czy będzie walką z narzędziem w szafce podtynkowej albo w ciasnym narożniku łazienki.
Przeczytaj również: Skuteczne sposoby na to, czym wyczyścić kafelki na podłodze
Co sprawdzić przed zakupem
- Oznaczenie na złączce - szukam informacji, czy producent dopuszcza U, TH, czy oba profile.
- Oznaczenie na szczękach - sama średnica nie wystarczy, profil musi być zgodny z tuleją.
- Zakres średnic - w mieszkaniówce najczęściej trafiają się 16, 20, 25 i 32 mm, ale w zestawach TH pojawia się też 26 mm.
- Rodzaj głowicy - w ciasnych miejscach rotacja głowicy i wygodny dostęp do szczęk są często ważniejsze niż sama długość ramion.
- Stan narzędzia - zużyte, rozkalibrowane szczęki potrafią zepsuć nawet poprawnie dobrany system.
Jeżeli instalacja ma być robiona raz, a dobrze, zwykle wybieram narzędzie dopasowane do planowanego systemu, zamiast szukać kompromisu „do wszystkiego”. Uniwersalność bywa wygodna, ale tylko wtedy, gdy nie kosztuje mnie precyzji. W praktyce oznacza to tyle: jeśli mam serię robót z jedną rodziną złączek, biorę dokładnie taki profil, jaki producent przewidział. Jeśli pracuję serwisowo i trafiam na różne systemy, wtedy zestaw U+TH ma większy sens.
Kiedy U, a kiedy TH mają sens na budowie i przy remoncie
Nie powiedziałbym, że jeden profil jest technicznie „lepszy” od drugiego. Lepszy jest ten, który pasuje do systemu, narzędzia i warunków montażu. W nowych inwestycjach wygra spójność: jeden producent, jeden profil, jedno narzędzie i jasne oznaczenia na każdej złączce. To najczystszy scenariusz, szczególnie gdy instalacja idzie w ścianie albo w zabudowie.
Przy remoncie i modernizacji sprawa robi się bardziej praktyczna. Jeśli mam już w warsztacie szczęki TH, a cała inwestycja jest przewidziana pod ten profil, nie szukam sztucznych obejść. Jeśli natomiast pracuję w miejscu, gdzie dostęp do połączenia jest ograniczony, większe znaczenie może mieć gabaryt głowicy zaciskarki niż to, czy profil jest U czy TH. To detal, który bardzo szybko przestaje być detalem, gdy trzeba zrobić zacisk między stelażem a ścianą.
W instalacjach wod-kan liczy się też przewidywalność. Gdy rozdzielacz, rury, złączki i narzędzia pochodzą z jednego systemu, montaż idzie szybciej i jest mniej miejsca na przypadek. Kiedy mieszają się różni producenci, ja zawsze robię jeden krok więcej: sprawdzam dokumentację, oznaczenia na tulei i zgodność szczęk. To minuta pracy, która potrafi oszczędzić późniejszej rozbiórki zabudowy.
Najczęstsze błędy, które psują nawet dobre złączki
Widziałem już kilka razy sytuację, w której problem nie leżał w samej złączce, tylko w pośpiechu. I właśnie pośpiech jest tu największym wrogiem. Poniżej są błędy, które pojawiają się najczęściej, gdy ktoś zaczyna pracę z PEX bez spokojnej weryfikacji systemu.
- Zakładanie, że U i TH są zawsze zamienne - nie są, jeśli producent tego nie potwierdził.
- Dobór narzędzia po samym rozmiarze - średnica 20 mm nie mówi jeszcze nic o profilu zacisku.
- Cięcie rury bez odgratowania - zadzior potrafi uszkodzić uszczelkę już przy wsuwaniu rury do złączki.
- Próba „dociśnięcia jeszcze raz” tej samej tulei - po poprawnym zacisku nie ma sensu kombinować z ponownym odkształcaniem elementu.
- Używanie zużytych szczęk - nawet dobry system traci na jakości, jeśli narzędzie jest wyrobione.
- Brak próby szczelności przed zakryciem instalacji - to ostatni moment, żeby wyłapać błąd bez demolowania ścian.
Najbardziej podstępny błąd to ten, który „prawie działa”. Zacisk wygląda równo, rura siedzi na miejscu, a mimo to połączenie nie ma parametrów, których oczekuje producent. Dlatego ja wolę poświęcić chwilę na kontrolę niż ratować się intuicją. W hydraulice intuicja jest dobra do planowania, ale nie do domykania tulei.
Co sprawdzić przed zakupem, żeby nie wracać do poprawki
Gdybym miał zostawić jedną praktyczną radę, byłaby prosta: kupuj złączki i narzędzia jako jeden system, a nie jako przypadkowy zestaw podobnych elementów. Na opakowaniu i na tulei powinno być jasno napisane, jaki profil jest wymagany. Jeśli tego nie ma albo opis jest nieczytelny, traktuję to jako sygnał ostrzegawczy.
Przed zakupem sprawdzam jeszcze, czy dany zestaw narzędzi obejmuje średnice, które rzeczywiście będą mi potrzebne, oraz czy w razie serwisu będę miał dostęp do tych samych szczęk później, a nie tylko w dniu zakupu. Przy instalacjach wykonywanych w mieszkaniu, domu czy lokalu usługowym w Trójmieście liczy się nie tylko sam montaż, ale też możliwość sensownej naprawy po latach. Dobrze opisany system znacznie to ułatwia.
Jeśli mam coś zapamiętać z całego tematu, to właśnie to: U i TH nie są kwestią gustu, tylko zgodności technicznej. Gdy ta zgodność jest zachowana, instalacja robi się prostsza, szybsza i bezpieczniejsza. Gdy jej brakuje, nawet pozornie drobna pomyłka potrafi wyjść dopiero wtedy, kiedy ściana jest już zamknięta.
