Wiele problemów z fundamentami zaczyna się nie od betonu, lecz od zbyt prostego założenia, że jeden układ przeniesie każde obciążenie tak samo dobrze. Ruszt fundamentowy rozwiązuje właśnie ten problem: tworzy siatkę krzyżujących się ław, która rozprasza siły na większej powierzchni gruntu. Taki układ ma sens wtedy, gdy ściany, filary i podpory nie układają się w prostą, równą linię. Im bardziej nierówny układ obciążeń, tym większe znaczenie ma sztywność całej podstawy budynku.
Ruszt fundamentowy porządkuje obciążenia tam, gdzie grunt i układ podpór pracują nierówno
- Ruszt fundamentowy to układ krzyżujących się, najczęściej zbrojonych ław fundamentowych tworzących wspólną podstawę budynku.
- Państwowy Instytut Geologiczny opisuje go jako rozwiązanie zależne od projektu ścian, filarów i podpór, a nie od jednego sztywnego schematu.
- Prawo budowlane pozwala włączyć do projektu dokumentację geologiczno-inżynierską albo geotechniczne warunki posadowienia obiektu.
- Rozporządzenie o geotechnicznych warunkach posadowienia wiąże zakres rozpoznania gruntu z kategorią geotechniczną i stopniem skomplikowania warunków.
Czym ruszt fundamentowy różni się od ław i płyty fundamentowej?
Różni się przede wszystkim sposobem usztywnienia podstawy budynku. Zwykłe ławy pracują liniowo, a płyta rozkłada obciążenia powierzchniowo; ruszt łączy oba podejścia, bo tworzy układ przecinających się pasów nośnych. Według Państwowego Instytutu Geologicznego taki fundament składa się z układu ław krzyżujących się pod budowlą, najczęściej zbrojonych. To właśnie ta siatka daje efekt większej sztywności i lepszego rozproszenia sił.
W praktyce to rozwiązanie pojawia się tam, gdzie obciążenia skupiają się w punktach albo liniach: pod ścianami, filarami, słupami. Nie chodzi o samą „mocniejszą” wersję ław, lecz o zmianę logiki pracy fundamentu. Budynek przestaje opierać się na pojedynczych odcinkach, a zaczyna działać jak jedna powiązana całość. ZPE pokazuje ten układ właśnie jako rozwiązanie zależne od przebiegu ścian i podpór, a to dobrze oddaje jego praktyczny charakter.
| System | Układ nośny | Kiedy bywa wybierany | Ograniczenie |
|---|---|---|---|
| Ruszt fundamentowy | Krzyżujące się ławy zbrojone | Niejednorodne podłoże, wiele podpór, potrzeba większej sztywności | Wymaga dokładnego projektu i dobrego rozpoznania gruntu |
| Ławy fundamentowe | Pojedyncze pasy nośne pod ścianami | Prosty rzut budynku i względnie jednorodne podłoże | Słabiej radzą sobie z koncentracją obciążeń punktowych |
| Płyta fundamentowa | Jedna ciągła płyta pod całą powierzchnią | Potrzeba równomiernego rozłożenia nacisku na grunt | Inny sposób pracy konstrukcyjnej i inny profil kosztów |
Zapamiętaj: ruszt nie jest automatycznym „upgrade’em” ław. Bez odpowiedniego gruntu i obliczeń może dać tylko droższy wariant tego samego problemu.
To prowadzi do pytania, kiedy taki układ rzeczywiście wygrywa z prostszymi fundamentami.
Kiedy ruszt fundamentowy daje przewagę nad prostszymi fundamentami?
Najwięcej zyskuje na gruntach niejednorodnych i przy obciążeniach rozłożonych w wielu punktach. Taki fundament pomaga ograniczyć różnice osiadania, bo węzły rusztu współpracują ze sobą zamiast przenosić ciężar osobno. W praktyce liczy się nie tylko nośność samego gruntu, ale też to, jak podłoże reaguje na lokalne przeciążenia. Gdy budynek ma filary, uskok ścian albo nieregularny rozkład podpór, ruszt często daje bardziej przewidywalną pracę konstrukcji.
Grunt
Na podłożu słabonośnym albo zmiennym ruszt pomaga „rozsmarować” nacisk na większy obszar. To nie oznacza naprawy słabego gruntu, lecz zmniejszenie różnic między miejscami bardziej i mniej sztywnymi. Właśnie dlatego układ bywa rozpatrywany tam, gdzie pojedyncze ławy mogłyby pracować zbyt punktowo. W przypadku bardzo trudnych warunków projektant częściej szuka jednak rozwiązania o jeszcze większej sztywności albo głębszego posadowienia.
Układ podpór
Im bardziej skomplikowany rzut ścian i słupów, tym większy sens ma połączenie podpór w jedną siatkę. Ruszt lepiej współpracuje z obciążeniami skupionymi pod filarami niż pojedyncze pasy ław rozdzielone przerwami. Z tego powodu pojawia się w obiektach, w których drobne różnice osiadania potrafią wywołać pęknięcia w nadziemnej konstrukcji. Dobrze zaprojektowany układ nie „walczy” z geometrią budynku, tylko ją porządkuje.
Przykład liczbowy
Ten przykład ma charakter ilustracyjny i pokazuje logikę rozkładu obciążeń, a nie gotowy projekt. Wartości pomagają zobaczyć, dlaczego układ krzyżujących się ław potrafi działać inaczej niż pojedyncze pasy nośne.
| Zmienna | Przykład ilustracyjny | Znaczenie |
|---|---|---|
| Rzut budynku | 12 m x 8 m | Większa powierzchnia kontaktu z podłożem |
| Liczba podpór | 8 | Obciążenia skupiają się w kilku punktach |
| Układ rusztu | 4 krzyżujące się pasy ław | Siły przechodzą między podporami |
| Wniosek | Większa sztywność układu | Mniejsze różnice osiadania i lepsza współpraca elementów |
W praktyce: jeśli grunt jest jednorodny, a układ podpór prosty, prostszy fundament często wygrywa ceną i łatwiejszym wykonaniem. Ruszt zaczyna mieć sens dopiero wtedy, gdy konstrukcja faktycznie potrzebuje dodatkowej współpracy między ławami.
Gdy układ ma już sens techniczny, decydują szczegóły projektu i dokumentacji.
Jak wygląda poprawny projekt i wykonanie rusztu fundamentowego?
Najpierw rozpoznaje się podłoże, potem dobiera układ zbrojenia i betonowania. W projekcie nie chodzi o sam rysunek siatki, lecz o ciągłą drogę sił od ścian i słupów do gruntu. Ruszt fundamentowy najczęściej tworzą żelbetowe ławy przecinające się pod kątem prostym, a ich przekrój, zbrojenie i węzły zależą od obciążeń oraz warunków gruntowych. To właśnie na etapie projektu zapada decyzja, czy siatka ma być gęstsza, sztywniejsza, czy wystarczy lżejszy wariant.
Rozpoznanie podłoża
Rozpoznanie gruntu nie jest dodatkiem, tylko częścią doboru fundamentu. Prawo budowlane przewiduje, że projekt może zawierać dokumentację geologiczno-inżynierską albo geotechniczne warunki posadowienia obiektu. W praktyce oznacza to, że rodzaj podłoża, poziom wód i zmienność gruntów wpływają na samą decyzję o zastosowaniu rusztu. Bez takiego rozpoznania łatwo dobrać rozwiązanie, które wygląda solidnie, ale pracuje źle.

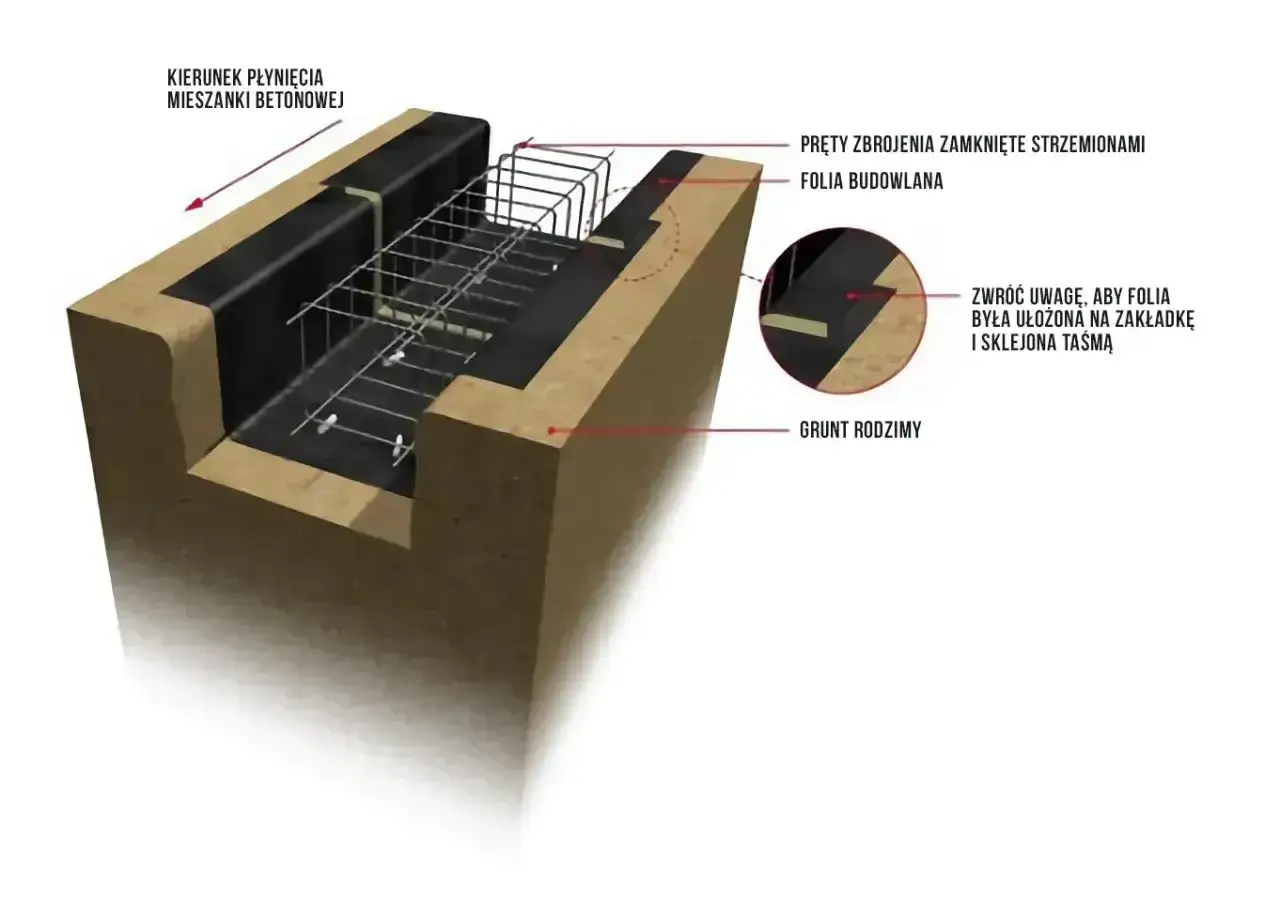

Zbrojenie i beton
W ruszcie fundamentowym stal zbrojeniowa i beton tworzą jeden układ, a nie dwa oddzielne materiały. Stal przejmuje rozciąganie i zginanie, a beton odpowiada za ściskanie i ochronę całej konstrukcji. Jeśli pręty są źle połączone w węzłach albo ciągłość zbrojenia zostaje przerwana, sztywność siatki szybko spada. To dlatego detale wykonawcze mają większe znaczenie niż w prostych fundamentach o mniejszej liczbie skrzyżowań.
Kontrola wykonania
Kontrola dotyczy nie tylko wymiarów wykopu, lecz także zgodności z projektem, jakości deskowania, otuliny i pielęgnacji betonu. Nawet dobrze policzony układ traci sens, gdy wykonanie powoduje osłabienie stref węzłowych lub lokalne rysy. W budynkach o większej wrażliwości na osiadanie to właśnie odchyłki wykonawcze decydują, czy ruszt zachowuje się jak sztywna rama, czy jak przypadkowy zestaw ław. Następny krok to spojrzenie, jak przepisy porządkują takie decyzje w polskich realiach.
Uwaga: sama „grubsza” siatka zbrojenia nie naprawia słabego podłoża. Jeżeli badania gruntu są zbyt ogólne, nawet poprawny technicznie ruszt może przenieść problem w inne miejsce.
Co mówią obowiązujące przepisy o geotechnice i projekcie fundamentu?
Przepisy nie wskazują jednego obowiązkowego fundamentu, ale wymagają, by jego wybór wynikał z rozpoznania gruntu i obiektu. Aktualne rozporządzenie o geotechnicznych warunkach posadowienia porządkuje temat przez kategorie geotechniczne i zakres badań. Rozporządzenie wiąże formę opracowania z trudnością warunków gruntowych, a także z konstrukcją obiektu. To oznacza, że ruszt fundamentowy nie jest decyzją „z katalogu”, tylko odpowiedzią na konkretne warunki.
Kategoria geotechniczna
W obowiązującym podejściu funkcjonują trzy kategorie geotechniczne, a ich dobór zależy od stopnia skomplikowania warunków gruntowych oraz konstrukcji obiektu. W praktyce pierwsza kategoria obejmuje prostsze przypadki, druga łączy warunki proste i złożone, a trzecia dotyczy układów skomplikowanych oraz nietypowych. Ta klasyfikacja ma znaczenie także dla rusztu, bo im bardziej złożone podłoże, tym ostrzejsze wymagania wobec dokumentacji i obliczeń. Tę logikę potwierdza również Państwowy Instytut Geologiczny, opisując ruszt jako układ zależny od projektu ścian, filarów i podpór.
Dokumentacja projektowa
Obecne przepisy przewidują także trzy podstawowe formy rozpoznania geotechnicznego: opinię geotechniczną, dokumentację badań podłoża gruntowego i projekt geotechniczny. Taki porządek nie jest formalnością, bo pozwala dopasować skalę badań do skali ryzyka. Przy prostym obiekcie wystarczy mniej rozbudowany pakiet, lecz przy bardziej wymagającym układzie nośnym dokumentacja staje się częścią bezpieczeństwa całej inwestycji. Zależność między zakresem badań a kategorią obiektu opisuje rozporządzenie wprost.
Kiedy bez robót geologicznych
W części inwestycji geotechniczne warunki posadowienia da się ustalić bez wykonywania robót geologicznych, jeśli pozwala na to charakter obiektu i zakres potrzebnych danych. To ważne rozróżnienie, bo nie każda decyzja o fundamencie wymaga pełnego, rozbudowanego postępowania geologicznego. Prawo geologiczne i górnicze zostawia tu miejsce na proporcjonalność. W praktyce chodzi o to, by zakres rozpoznania nie był ani zbyt mały, ani przesadnie ciężki wobec realnego ryzyka.
Zapamiętaj: kategoria geotechniczna i dokumentacja nie są dodatkiem do fundamentu. To one decydują, czy ruszt będzie rozwiązaniem trafionym, czy tylko kosztowniejszą wersją niewłaściwego wyboru.
Jeżeli projekt i przepisy są już ustawione, pozostaje najczęstsze źródło kłopotów: wykonanie.
Jakie błędy najczęściej psują ruszt fundamentowy?
Najczęściej psuje go skrót myślowy, że siatka ław sama rozwiąże problem gruntu. W rzeczywistości ruszt wymaga precyzyjnego projektu, poprawnego zbrojenia i kontroli robót ziemnych. Jeśli wykonawca oszczędza na badaniach podłoża, źle łączy węzły albo traktuje betonowanie jako prostą czynność, sztywność całego układu spada natychmiast. Błąd na takim etapie potrafi później wyglądać jak przypadkowe pęknięcia ścian, choć źródło leży głębiej.
Zbyt mało danych o gruncie
Niedostateczne rozpoznanie podłoża prowadzi do złego oszacowania osiadań i błędnego doboru sztywności rusztu. Problem rośnie tam, gdzie grunt zmienia się na krótkim odcinku albo wody gruntowe wpływają na jego zachowanie. W takich warunkach nawet dobre rozwiązanie materiałowe przestaje być pewne, jeśli obliczenia opierają się na zbyt ubogich danych. To jeden z tych momentów, w których oszczędność na badaniach wraca jako koszt napraw.
Rozcięte węzły i przypadkowe przerwy
Ruszt działa tylko wtedy, gdy poszczególne ławy rzeczywiście współpracują. Przerwy technologiczne, źle wykonane zakłady zbrojenia i niedokładne węzły osłabiają ciągłość całej siatki. Wtedy obciążenia nie rozchodzą się płynnie, lecz zaczynają skupiać w konkretnych punktach. Efekt bywa podobny do fundamentu prostszego, ale bez jego przewidywalności.
Przeczytaj również: Tynk mozaikowy bez smug - poradnik od podłoża po wykończenie
Zły dobór do skali obiektu
Nie każdy budynek potrzebuje rusztu, nawet jeśli jego nazwa brzmi technicznie i nowocześnie. Przy prostym rzucie, niewielu podporach i jednorodnym gruncie bardziej opłacają się zwykłe ławy albo płyta fundamentowa. Ruszt najlepiej wychodzi tam, gdzie geometria obiektu oraz lokalne różnice podłoża naprawdę uzasadniają gęstszy układ nośny. W przeciwnym razie inwestycja płaci za złożoność, której konstrukcja nie wykorzysta.
W praktyce: ruszt fundamentowy rzadko przegrywa z powodu samego materiału. Częściej przegrywa wtedy, gdy projekt, wykonanie i badania gruntu idą trzema osobnymi ścieżkami zamiast jedną.
Największą przewagę daje wtedy, gdy projekt, badania podłoża i wykonanie pracują jako jeden spójny system.
