W typowym polskim gniazdku z bolcem ochronnym faza zwykle wypada po lewej stronie, patrząc od frontu i przy założeniu, że styk ochronny jest u góry. Na tym jednak temat się nie kończy, bo starsze instalacje, amatorskie przeróbki i różne typy osprzętu potrafią zmienić układ. Poniżej wyjaśniam, jak to wygląda w praktyce, jak sprawdzić przewód fazowy i kiedy taka wiedza naprawdę ma znaczenie.
Najkrótsza odpowiedź brzmi tak: w standardowym gnieździe faza najczęściej jest po lewej, ale pomiar daje pewność, której nie zapewnia sam wygląd osprzętu.
- W polskich instalacjach przyjmuje się układ: L po lewej, N po prawej, PE u góry.
- W starych albo przerabianych obwodach układ może być odwrotny.
- Najbezpieczniej sprawdzać fazę testerem dwubiegunowym albo multimetrem.
- Różny układ gniazd w jednym mieszkaniu zwykle oznacza brak konsekwencji przy montażu.
- Kolor przewodu pomaga, ale nie zastępuje pomiaru.
Co właściwie oznacza strona fazy w gniazdku
Jeśli mówimy o gniazdku 230 V, to w praktyce chodzi o rozpoznanie przewodu fazowego, czyli L, przewodu neutralnego N i przewodu ochronnego PE. Faza to ten przewód, na którym względem ziemi pojawia się napięcie, a neutralny jest punktem odniesienia dla pracy instalacji. PE nie służy do zasilania urządzeń, tylko do ochrony przeciwporażeniowej.
Strona fazy ma znaczenie przede wszystkim wtedy, gdy instalacja jest projektowana i wykonana konsekwentnie, a także wtedy, gdy urządzenie lub osprzęt rozłączają tylko jeden biegun. Ja patrzę na to prosto: jeśli układ w całym mieszkaniu jest spójny, łatwiej diagnozować awarie, łatwiej wymieniać osprzęt i mniejsze jest ryzyko przypadkowych pomyłek przy serwisie.
Warto też odróżnić samą obudowę gniazda od tego, co dzieje się w puszce. To, że z zewnątrz wszystko wygląda poprawnie, nie mówi jeszcze nic pewnego o rzeczywistym podłączeniu przewodów. I właśnie dlatego kolejna sekcja jest ważniejsza niż samo zapamiętanie jednego schematu.
Jak to zwykle wygląda w polskich instalacjach
W polskiej praktyce montażowej przy gnieździe z bolcem ochronnym u góry najczęściej przyjmuje się układ: faza po lewej, neutralny po prawej. To wygodny standard, bo daje powtarzalność w całym obiekcie i ułatwia pracę przy odbiorach, naprawach oraz późniejszych przeróbkach. W nowych mieszkaniach i dobrze zrobionych remontach zwykle właśnie tak to wygląda.
Problem zaczyna się w starszych lokalach, zwłaszcza tam, gdzie przez lata ktoś wymieniał tylko część osprzętu. W układach starszego typu, na przykład TN-C, gdzie jeden przewód PEN pełni jednocześnie funkcję ochronną i neutralną, spotyka się większy bałagan po kolejnych modernizacjach. W takich miejscach nie zakładałbym niczego na podstawie samego wyglądu gniazda.
| Sytuacja | Co zwykle spotykam | Wniosek praktyczny |
|---|---|---|
| Nowe mieszkanie | L po lewej, N po prawej | To najczytelniejszy i najwygodniejszy układ |
| Stary lokal po wielu przeróbkach | Układ może być różny w kolejnych gniazdach | Trzeba sprawdzić każdy punkt osobno |
| Gniazdo bez styku ochronnego | Brak wyraźnego punktu odniesienia | Nie zgaduj, tylko mierz |
| Remont wykonany częściowo | Jedna część instalacji poprawna, druga nie | Warto ujednolicić cały obwód |
Jeżeli mam wskazać jedną rzecz, która oszczędza potem najwięcej czasu, to jest nią właśnie konsekwencja. W jednym domu lepiej mieć ten sam standard we wszystkich gniazdach, niż liczyć na to, że ktoś „na oko” zrobił wszystko dobrze. Gdy już wiesz, jaki układ powinien obowiązywać, można przejść do sprawdzenia go w praktyce.
Jak bezpiecznie sprawdzić, gdzie jest faza
Do sprawdzania fazy wybieram zwykle tester dwubiegunowy albo multimetr z zakresem napięcia przemiennego. Zwykła próbówka neonowa bywa pomocna, ale nie traktuję jej jako jedynego, rozstrzygającego narzędzia. Potrafi pokazać wynik w sytuacjach, w których instalacja jest obciążona albo przewody są prowadzone nietypowo.
- Najpierw upewnij się, że narzędzie jest sprawne i przeznaczone do pracy z napięciem 230 V.
- Ustaw multimetr na pomiar napięcia AC w odpowiednim zakresie, zwykle powyżej 230 V.
- Zmierz napięcie między każdym otworem gniazda a punktem odniesienia, na przykład stykiem ochronnym.
- Otwór, przy którym pojawia się pełne napięcie sieci, wskazuje przewód fazowy.
- Jeśli wynik jest niejednoznaczny, nie wyciągaj wniosku na siłę. W instalacji z błędami lepiej wykonać dodatkowy pomiar niż opierać się na przypuszczeniu.
| Metoda | Zaleta | Ograniczenie |
|---|---|---|
| Tester dwubiegunowy | Szybki i czytelny wynik | Wymaga sprawnego, porządnego narzędzia |
| Multimetr | Najdokładniejszy przy poprawnej obsłudze | Trzeba umieć go ustawić i odczytać |
| Próbówka neonowa | Prosta i tania | Może być myląca, więc nadaje się raczej pomocniczo |
Ja przy takich pomiarach zawsze pilnuję jednej zasady: nie zdejmuję osłon gniazdka pod napięciem, jeśli nie jest to absolutnie konieczne i nie mam do tego odpowiednich kwalifikacji. Przy zwykłym sprawdzeniu strony fazy wystarczy pomiar od frontu, bez rozbierania osprzętu. To prostsze i bezpieczniejsze.
Jeśli wynik pomiaru zaskakuje, problem nie musi dotyczyć samego gniazda. Czasem winny jest fragment obwodu, czasem zły zacisk, a czasem wcześniejsza naprawa wykonana bez trzymania standardu. Wtedy warto przejść do kolejnego kroku, czyli oceny, co z takim układem zrobić.
Co zrobić, gdy układ jest odwrotny albo różny w mieszkaniu
Pojedyncze gniazdo z fazą po prawej stronie nie zawsze oznacza awarię, ale zwykle jest sygnałem, że instalacja nie została wykonana konsekwentnie. W nowym budynku zgłosiłbym to wykonawcy. W starszym lokalu potraktowałbym to jako argument za przeglądem całego obwodu, a nie tylko jednego punktu.
- Jeśli remont jest świeżo po odbiorze, poproś o poprawkę i sprawdzenie pozostałych gniazd.
- Jeśli mieszkasz w starszym budynku, sprawdź nie tylko układ przewodów, ale też stan zacisków i ciągłość przewodu ochronnego.
- Jeśli gniazdo nie ma styku ochronnego, nie traktuj go jako dobrego punktu odniesienia do porównań.
- Jeśli widać ślady grzania, nadtopienia albo luz na zaciskach, wyłącz obwód i wezwij elektryka.
W praktyce największy kłopot robi nie sam odwrócony układ, lecz mieszanka przypadkowych rozwiązań. W jednym pokoju faza po lewej, w drugim po prawej, a do tego gniazda o różnym stanie technicznym. Taki dom działa, ale przy każdej naprawie albo wymianie osprzętu robi się z tego niepotrzebny chaos.

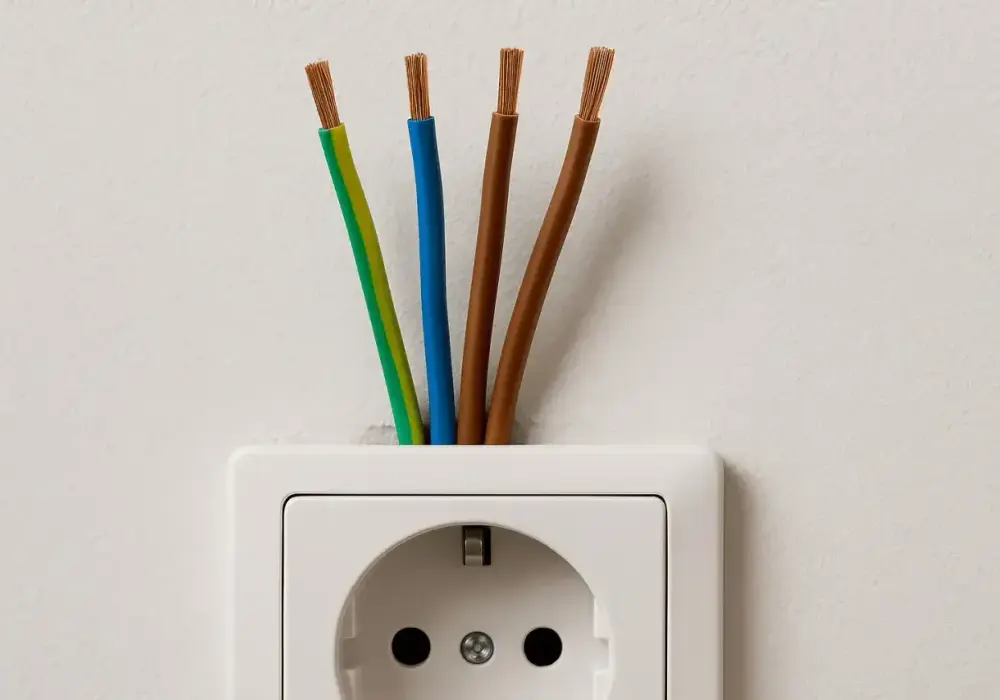

Warto też pamiętać, że kolor izolacji przewodu pomaga tylko wtedy, gdy instalacja była wykonana poprawnie i nikt później jej nie przerabiał. Brązowy albo czarny zwykle oznacza fazę, niebieski neutralny, a żółto-zielony ochronny, ale po latach remontów nie traktuję tego jak dowodu. Dowodem jest pomiar.
Kiedy to ma znaczenie, a kiedy można się tym nie przejmować
Nie w każdym sprzęcie strona fazy wpływa na codzienne działanie. Dla wielu urządzeń z podwójną izolacją, czyli takich z klasą II, kierunek włożenia wtyczki nie ma większego znaczenia. Inaczej jest tam, gdzie rozłączasz tylko jeden biegun albo gdzie po serwisie ważne jest, by odcinać właśnie przewód fazowy.
| Sytuacja | Znaczenie strony fazy | Dlaczego to ważne |
|---|---|---|
| Oprawy oświetleniowe z pojedynczym wyłącznikiem | Duże | Wyłącznik powinien rozłączać fazę, nie neutralny |
| Listwy i przedłużacze z wyłącznikiem | Duże | Ułatwia bezpieczne odłączanie zasilania |
| Ładowarki i wiele urządzeń elektronicznych | Niewielkie | Elektronika zwykle nie wymaga jednej konkretnej strony |
| Sprzęt serwisowany i instalacje z częstą konserwacją | Średnie do dużego | Spójny układ ułatwia diagnostykę i odbiór |
Tu pojawia się ważny niuans: najbardziej zależy mi nie na samej stronie fazy, ale na tym, czy odłączany jest właściwy przewód. Jeśli wyłącznik lub zabezpieczenie odcina fazę, urządzenie jest bezpieczniejsze w obsłudze. Jeśli odcina neutralny, część układu może nadal pozostawać pod napięciem. To jeden z tych szczegółów, które w praktyce robią większą różnicę niż sam spór o lewą albo prawą stronę.
Dlatego w mieszkaniach po remoncie, a szczególnie w nowym osprzęcie, patrzę na temat szerzej: zgodność układu, stan połączeń, ochronę przeciwporażeniową i czytelne oznaczenie obwodów. Dopiero wtedy strona fazy jest naprawdę uporządkowana, a nie tylko „na oko” poprawna.
Przy remoncie najlepiej ustalić jedną zasadę i trzymać się jej wszędzie
Jeżeli robisz remont albo wymieniasz gniazdka w całym mieszkaniu, najrozsądniej jest od razu przyjąć jeden standard: patrząc od frontu, styk ochronny u góry, faza po lewej, neutralny po prawej. Taki układ jest czytelny, wygodny i pozwala uniknąć późniejszego zgadywania przy kolejnych pracach.
- Sprawdź każdy punkt, a nie tylko pierwszy z brzegu.
- Ujednolić układ w całym obwodzie, nie tylko w jednym pokoju.
- Oznacz obwody w rozdzielnicy, żeby po latach łatwo wrócić do logiki instalacji.
- Po zakończeniu prac wykonaj pomiar, zamiast zakładać, że wszystko jest dobrze.
- Jeśli coś wygląda inaczej niż powinno, popraw to od razu, zanim założysz ramki i osprzęt końcowy.
Ja przy odbiorze patrzę nie tylko na to, po której stronie jest faza, ale też na dokręcenie zacisków, ciągłość PE i spójność całej instalacji. To właśnie te drobiazgi decydują, czy gniazdka będą po prostu działały, czy będą działały przewidywalnie i bez zbędnych niespodzianek przez kolejne lata.
