Najważniejsze rzeczy, które warto zapamiętać
- Uziom fundamentowy jest zwykle najtrwalszym i najtańszym rozwiązaniem, jeśli planuje się go od początku budowy.
- W części całkowicie zalanej betonem dobrze sprawdza się stal czarna, bo otulina betonu chroni ją przed korozją.
- Wyprowadzeń z fundamentu nie warto robić z przypadkowego ocynku, bo w kontakcie z gruntem i betonem szybciej koroduje.
- Połączenia zbrojenia i bednarki trzeba wykonać pewnie, najlepiej spawem, zgrzewem egzotermicznym albo certyfikowanym złączem.
- Jeśli fundament jest odizolowany od gruntu, sam uziom fundamentowy może nie wystarczyć i trzeba zaplanować dodatkowy układ uziemiający.
- Największą różnicę robi dokumentacja przed zalaniem: zdjęcia, opis połączeń i kontrola przed zakryciem wszystkiego betonem.
Co właściwie robi uziom fundamentowy
Patrzę na ten temat bardzo praktycznie: uziom w fundamencie ma zapewnić budynkowi stabilny punkt odniesienia dla instalacji elektrycznej i ochrony przeciwporażeniowej. W dobrym układzie łączy się z nim główną szynę uziemiającą, przewody ochronne oraz ewentualną instalację odgromową. Najważniejsze jest to, że taki uziom pracuje razem z budynkiem przez cały okres jego użytkowania, a nie tylko „na czas odbioru”.
W polskiej praktyce rozróżnia się uziom naturalny, czyli wykorzystujący zbrojenie i metalowe elementy konstrukcyjne, oraz uziom sztuczny, w którym do betonu wkłada się przewód przeznaczony wyłącznie do uziemienia. Z mojego doświadczenia właśnie wariant sztuczny bywa bezpieczniejszy wykonawczo, bo łatwiej kontrolować materiał, przebieg i połączenia. To ma znaczenie szczególnie wtedy, gdy instalacja ma później współpracować także z ochroną odgromową.
Warto też pamiętać, że nie każdy fundament automatycznie nadaje się do takiego rozwiązania. Jeśli pod konstrukcją jest gruba izolacja termiczna albo hydroizolacja odcinająca beton od gruntu, efekt może być dużo słabszy, niż zakłada inwestor. To prowadzi nas wprost do pytania, jak taki układ ułożyć, żeby działał od pierwszego dnia.
Jak wykonać go poprawnie przed zalaniem betonu
Najważniejsza zasada brzmi prosto: wszystko trzeba zaplanować przed betonowaniem. Po zalaniu fundamentu nie da się już sprawdzić każdego połączenia bez ingerencji w konstrukcję, więc błędy wychodzą zwykle bardzo drogo. Ja zawsze zaczynam od ustalenia z projektantem i elektrykiem, gdzie będzie przebiegał obwód uziomu, gdzie wyjdą przewody do GSU i jak zostanie rozwiązane połączenie z resztą instalacji.
- Wyznacz zamknięty obwód uziomu tak, aby obejmował fundament w sposób ciągły i logiczny dla całego budynku.
- Ułóż bednarkę tak, by beton mógł ją dokładnie otoczyć. W praktyce dobrze sprawdza się prowadzenie jej „na sztorc”, czyli dłuższą krawędzią pionowo.
- Połącz uziom ze zbrojeniem w odstępach nie większych niż 2 m, żeby wykorzystać całą objętość fundamentu i utrzymać ciągłość elektryczną.
- Stosuj połączenia pewne mechanicznie i elektrycznie. W betonie najlepiej wypada spaw, zgrzew egzotermiczny albo certyfikowane złącze, ale nie przypadkowy drut wiązałkowy.
- Zadbaj o otulinę betonu. Metal nie powinien leżeć przy samym brzegu, bo bezpieczna odległość od zewnętrznych płaszczyzn fundamentu powinna wynosić co najmniej 50 mm.

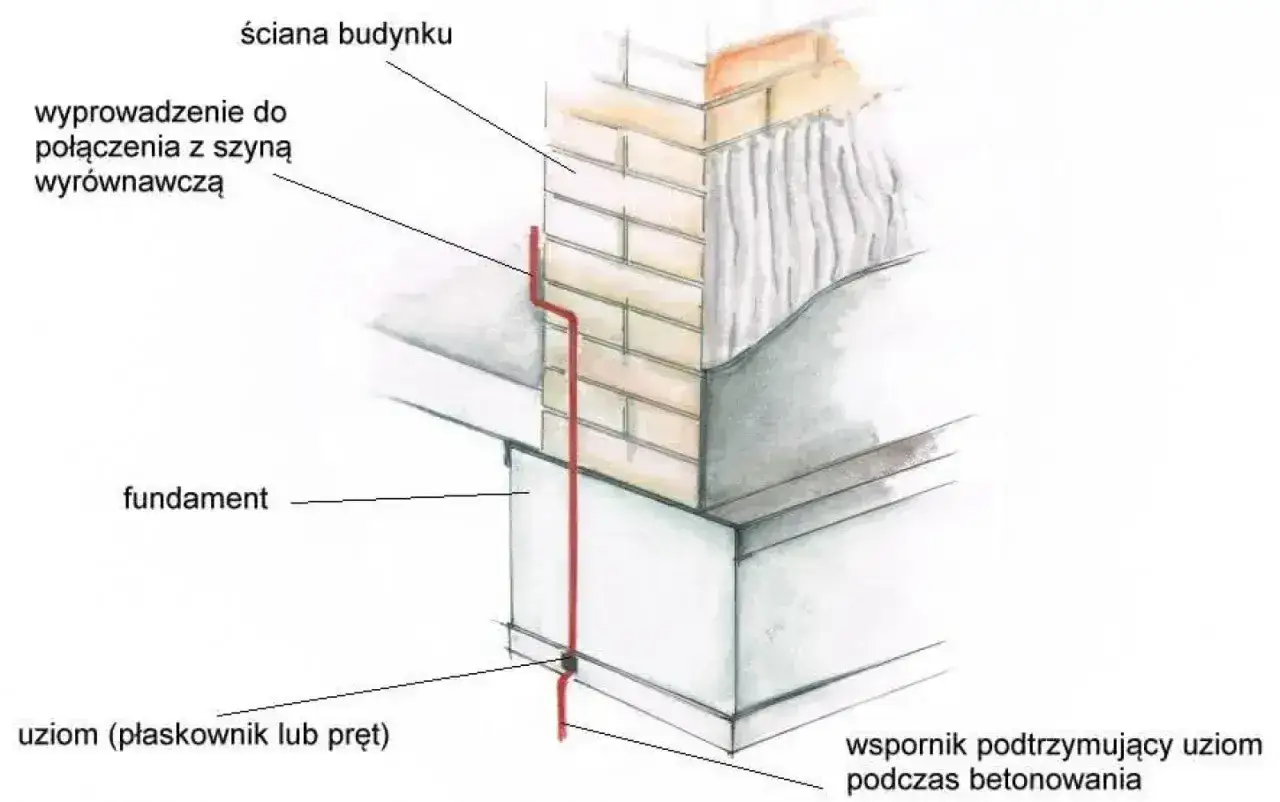

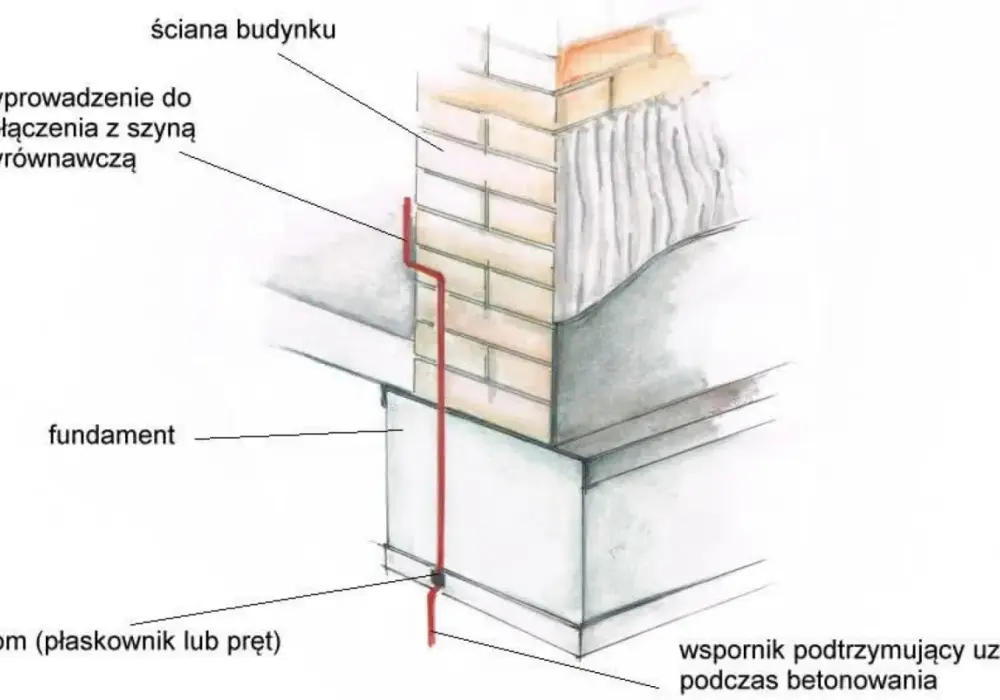

- Wyprowadź przewody w miejscach, które później pozwolą połączyć uziom z GSU i, jeśli trzeba, z instalacją odgromową.
- Zrób dokumentację przed zalaniem: zdjęcia, opis połączeń i lokalizację wszystkich wyprowadzeń.
To właśnie na tym etapie najłatwiej zrobić coś dobrze albo zepsuć cały układ. Jeśli wiesz już, jak to ułożyć, następnym krokiem jest wybór materiału, bo nie każda stal zachowuje się tak samo w betonie i w gruncie.
Jakie materiały sprawdzają się w betonie, a jakie na wyprowadzeniach
W betonie można pozwolić sobie na więcej niż poza nim, bo otulina betonowa działa jak naturalna ochrona antykorozyjna. Dlatego w części całkowicie zalanej konstrukcji dobrze sprawdza się zwykła stal czarna. Na wyprowadzeniach sytuacja jest już inna: tu materiał ma kontakt ze strefą bardziej agresywną, więc trzeba patrzeć nie tylko na przewodność, ale przede wszystkim na trwałość i zgodność elektrochemiczną.
| Element układu | Najrozsądniejszy wybór | Dlaczego | Czego pilnować |
|---|---|---|---|
| Część całkowicie zalana betonem | Stal czarna / bednarka stalowa | Beton dobrze chroni ją przed korozją, jeśli jest odpowiednia otulina | Ciągłość połączeń i brak pustek powietrznych przy metalu |
| Wyprowadzenia z fundamentu | Stal nierdzewna, miedziowana albo miedź, zgodnie z projektem | Lepiej znoszą kontakt z gruntem i ograniczają ryzyko korozji galwanicznej | Zgodność materiałowa z resztą układu |
| Połączenia wewnętrzne | Spaw, zgrzew egzotermiczny lub certyfikowane złącza | Dają trwałe i przewidywalne połączenie elektryczne | Jakość wykonania i możliwość kontroli przed zalaniem |
| Stal ocynkowana na styku z gruntem | Raczej unikać | W takim miejscu szybciej pojawiają się problemy korozyjne | Nie stosować jej tam, gdzie przechodzi bezpośrednio z betonu do ziemi |
W praktyce budowlanej bardzo często spotkasz bednarkę 30x4 mm, ale sam przekrój nie załatwia sprawy. Liczy się jeszcze jakość spoin, sposób prowadzenia i to, czy wszystkie elementy są ze sobą spójne materiałowo. W Trójmieście i w ogóle w strefie podwyższonej wilgotności oraz zasolenia powietrza tę część warto traktować jeszcze poważniej niż w suchym gruncie śródlądowym.
Gdy materiał jest już dobrany, zostaje ostatni ważny etap techniczny: prawidłowe włączenie uziomu do instalacji elektrycznej i ewentualnej odgromowej.
Jak połączyć uziom z instalacją elektryczną i odgromową
Tu wchodzi w grę nie tylko sam przewód, ale cały układ połączeń wyrównawczych. Główna szyna uziemiająca, czyli GSU, to miejsce, do którego zbiegają się przewody ochronne i uziemiające. Dzięki temu metalowe części budynku i instalacji pracują na zbliżonym potencjale, co ogranicza ryzyko porażenia i uszkodzeń urządzeń.
Jeśli budynek ma mieć instalację odgromową, fundamentowy uziom staje się częścią większego systemu. W takich przypadkach projekt zwykle zakłada bardzo niską rezystancję, a 10 Ω bywa używane jako praktyczny punkt odniesienia dla układu odgromowego, choć nie jest to jedna sztywna wartość dla każdego domu i każdej lokalizacji. Ostateczny wynik zależy od klasy ochrony, rezystywności gruntu i geometrii fundamentu.
Warto też pamiętać o pomiarach odbiorczych. Sama poprawnie wyglądająca bednarka niczego jeszcze nie gwarantuje, jeśli później nikt nie sprawdzi ciągłości połączeń i skuteczności uziemienia. Ja traktuję pomiar jako obowiązkowy finał prac, a nie „miły dodatek”, bo to on pokazuje, czy instalacja naprawdę działa tak, jak została zaprojektowana.
To właśnie dlatego tak dużo uwagi trzeba poświęcić błędom wykonawczym. Najczęściej nie psuje się sam pomysł, tylko konkretne detale na budowie.
Najczęstsze błędy, które psują cały efekt
Największy problem w takich realizacjach polega na tym, że część błędów jest niewidoczna po wylaniu betonu. Widziałem już układy, które wyglądały poprawnie na zdjęciu z placu budowy, a później okazywało się, że ciągłość połączeń jest przypadkowa albo wyprowadzenia zostały zrobione z materiału, który nie powinien tam trafić. Z perspektywy inwestora to oznacza poprawki, odkopywanie i niepotrzebne koszty.
- Przerwana ciągłość obwodu uziomu, bo ktoś nie dopiął jednego odcinka albo zostawił połączenie „na później”.
- Połączenia punktowe zamiast trwałych spoin, zgrzewu lub certyfikowanego złącza.
- Wyprowadzenia wykonane z ocynku tam, gdzie stykają się bezpośrednio z gruntem.
- Zbyt mała otulina betonu, przez co metal znajduje się zbyt blisko krawędzi fundamentu.
- Brak zdjęć i opisu przed zalaniem, czyli brak możliwości weryfikacji po zakończeniu prac.
- Założenie, że każdy fundament sam z siebie wystarczy, nawet jeśli pod nim jest izolacja odcinająca go od gruntu.
W praktyce najwięcej kłopotów wynika nie z ceny materiału, tylko z oszczędzania na czasie i kontroli. Dobry elektryk albo kierownik budowy nie pyta wtedy tylko „czy jest bednarka”, ale „jak jest połączona, z czym i w jaki sposób będzie to sprawdzone”. To prowadzi do ostatniej ważnej decyzji: kiedy fundament nie może być jedynym uziomem.
Kiedy sam fundament nie wystarczy
Nie każdy obiekt daje się uziemić wyłącznie przez fundament. Jeśli pod płytą albo ławami znajduje się gruba izolacja cieplna, hydroizolacja z folii albo inna warstwa odcinająca beton od gruntu, kontakt elektryczny z otoczeniem może być zbyt słaby. W takim przypadku potrzebny jest dodatkowy układ, najczęściej otokowy, szpilkowy albo parafundamentowy, jeśli wszystko trzeba rozwiązać jeszcze przed betonowaniem.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Uziom fundamentowy | Nowy budynek, dobry kontakt fundamentu z gruntem | Trwały, tani, mało kolizyjny | Trzeba go zaplanować od początku |
| Uziom otokowy | Gdy fundamentu nie da się wykorzystać albo trzeba układ rozbudować | Łatwy do rozbudowy, dobry w modernizacjach | Wymaga robót ziemnych wokół budynku |
| Uziom szpilkowy | Gdy trzeba szybko poprawić parametry uziemienia | Szybki montaż, dobre wsparcie dla istniejących obiektów | Rzadko wystarcza samodzielnie przy trudnym gruncie |
| Układ parafundamentowy | Gdy fundament jest odizolowany od gruntu | Można zaplanować go równolegle z konstrukcją | Wymaga bardzo dobrego projektu i kontroli wykonania |
W praktyce najrozsądniej jest nie traktować tych rozwiązań jako konkurencji, tylko jako zestaw narzędzi. Dobrze zaprojektowany fundamentowy uziom bywa bazą, a otok lub szpilki stają się jego uzupełnieniem, jeśli grunt, izolacja albo wymagania ochrony odgromowej tego potrzebują.
Jeśli mam wskazać jedną rzecz, którą naprawdę warto dopiąć przed betonowaniem, to jest nią komplet informacji dla wykonawcy: gdzie prowadzić przewody, z czego robić wyprowadzenia, jak łączyć stal i kto odbiera połączenia przed zalaniem. To są małe decyzje, ale właśnie one decydują, czy układ będzie działał przez lata, czy tylko wyglądał na gotowy. Dobrze zrobiony uziom nie przyciąga uwagi na budowie, za to później oszczędza przeróbek i daje instalacji elektrycznej solidną bazę bezpieczeństwa.
