W instalacji elektrycznej najwięcej problemów nie robi sam przewód, tylko jego poprawne odczytanie. Jedno oznaczenie potrafi powiedzieć, z jakim typem kabla mamy do czynienia, jakie ma napięcie znamionowe, z czego wykonano izolację i gdzie wolno go stosować. W tym artykule rozbieram ten zapis na części, pokazuję kolory żył, wyjaśniam najczęstsze skróty i wskazuję błędy, które w praktyce najczęściej kończą się pomyłką przy montażu albo remoncie.
Najważniejsze informacje w skrócie
- Oznaczenie przewodu mówi o napięciu, rodzaju izolacji, budowie żyły, liczbie żył i obecności żyły ochronnej.
- W Polsce standardowo PE jest żółto-zielony, N niebieski, a fazy najczęściej są brązowe, czarne lub szare.
- W starszych instalacjach kolor nie zawsze jest pewnym dowodem, więc sama barwa żyły nie wystarcza do identyfikacji.
- Do ścian, gruntu, urządzeń ruchomych i połączeń w rozdzielnicy stosuje się różne typy kabli i przewodów.
- Najczęstszy błąd to kupowanie „po wyglądzie” zamiast po napięciu, przekroju i warunkach pracy.

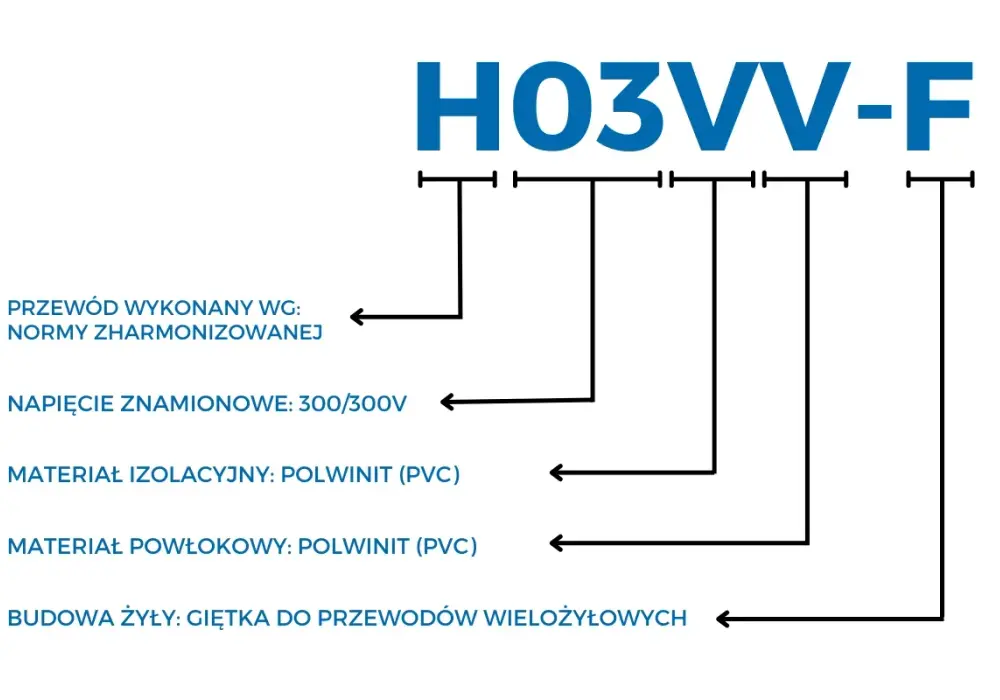

Jak czytam oznaczenie na kablu krok po kroku
Najwygodniej patrzeć na opis przewodu jak na skrócony kod techniczny. Z mojego doświadczenia najlepiej działa prosta zasada: najpierw sprawdzam, czy mam do czynienia z oznaczeniem zharmonizowanym, potem odczytuję napięcie znamionowe, później materiał izolacji i budowę żyły, a na końcu liczbę żył oraz ich przekrój. To pozwala ocenić kabel bez zgadywania i bez polegania wyłącznie na kolorze powłoki.
W praktyce zapis bywa długi, ale jego logika jest stała. Trzeba tylko wiedzieć, które fragmenty odpowiadają za bezpieczeństwo, a które za wygodę montażu. Dobrze odczytane oznaczenie od razu podpowiada, czy przewód nadaje się do ściany, do rozdzielnicy, do urządzenia ruchomego albo do prowadzenia na zewnątrz.
| Fragment oznaczenia | Co zwykle oznacza | Przykład |
|---|---|---|
| H05 / H07 | System zharmonizowany i poziom napięcia znamionowego | H05 = 300/500 V, H07 = 450/750 V |
| V, R, N, S, Z | Rodzaj materiału izolacji lub powłoki | V oznacza PVC |
| F, K, U, R | Budowę żyły i stopień giętkości | F = żyła giętka, U = jednodrutowa |
| G / X | Obecność żyły ochronnej | G = z żyłą PE, X = bez żyły PE |
| 3x1,5 | Liczba żył i przekrój jednej żyły | 3 żyły po 1,5 mm² |
Dobry przykład to H05VV-F 3G1,5. Taki zapis mówi mi, że przewód jest zharmonizowany, pracuje w klasie 300/500 V, ma izolację i powłokę z PVC, jest giętki i zawiera trzy żyły, w tym ochronną. Z kolei H07V-K 1x2,5 wskazuje na pojedynczą, giętką żyłę do instalacji stałej, często prowadzonej w rurkach, peszlach albo rozdzielnicy. Kiedy ten szyfr staje się czytelny, łatwiej odróżnić sam typ przewodu od jego realnego zastosowania, a wtedy naturalnie pojawia się kolejne pytanie: czym różni się kabel od przewodu w codziennej praktyce.
Kabel, przewód i linka nie są tym samym
W rozmowie potocznej te słowa często mieszają się ze sobą, ale przy zakupie i doborze instalacji różnica ma znaczenie. Ja traktuję je tak: kabel kojarzę z rozwiązaniem bardziej odpornym, zwykle lepiej przygotowanym do trudniejszych warunków, a przewód z elementem instalacyjnym lub połączeniowym używanym wewnątrz budynku albo w osprzęcie. Linka to z kolei żyła złożona z wielu cienkich drucików, dzięki czemu łatwiej się zgina i lepiej znosi ruch.
Ta różnica wpływa na to, gdzie dany element można bezpiecznie położyć. W ścianie potrzebuję czegoś innego niż do lampki biurkowej, a w ziemi czegoś innego niż do podłączenia sprzętu AGD. Z punktu widzenia instalatora to nie jest akademicki niuans, tylko codzienny wybór między sztywnością, elastycznością, odpornością mechaniczną i warunkami środowiskowymi.
| Typ | Charakterystyka | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|
| Kabel | Zwykle grubsza i bardziej odporna konstrukcja | Trasy zewnętrzne, grunt, miejsca narażone na uszkodzenia | Nie każdy kabel nadaje się do ruchu |
| Przewód | Określenie szersze, często do instalacji wewnętrznych | Instalacje stałe, rozdzielnice, osprzęt | Trzeba sprawdzić napięcie i przekrój |
| Linka | Wiele cienkich drucików, duża giętkość | Urządzenia ruchome, połączenia w aparaturze | Nie zastępuje automatycznie przewodu sztywnego |
W praktyce remontowej to właśnie tutaj pojawia się pierwsza kosztowna pomyłka: ktoś kupuje coś „podobnego”, bo na pierwszy rzut oka zgadza się liczba żył, a pomija sztywność albo miejsce ułożenia. Gdy ta różnica jest już jasna, łatwiej sensownie odczytać kolory żył, bo one nie są dekoracją, tylko częścią identyfikacji.
Kolory żył, których naprawdę trzeba pilnować

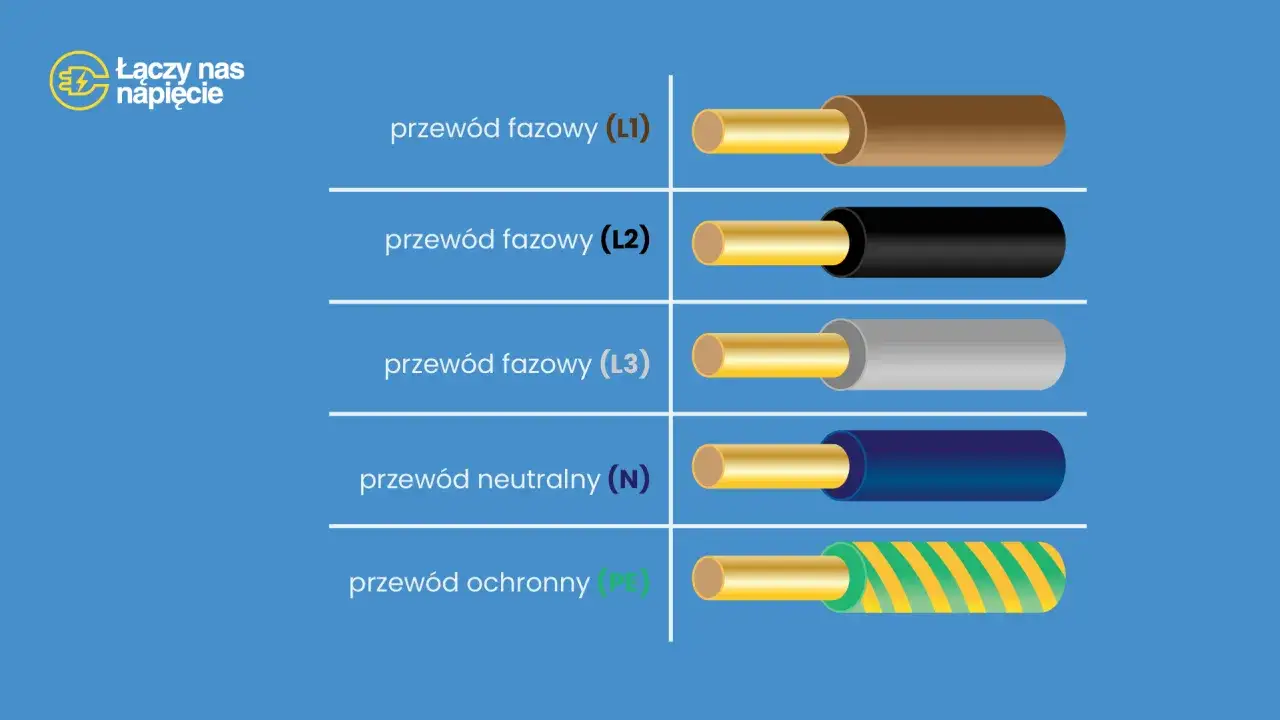

W nowej instalacji kolory nie są przypadkowe. W układzie zgodnym z obecnymi standardami przewód ochronny PE ma kolor żółto-zielony, neutralny N jest niebieski, a fazy L najczęściej są brązowe, czarne lub szare. To ważne, bo te barwy pozwalają szybko odczytać funkcję żyły jeszcze przed pomiarem, ale tylko wtedy, gdy instalacja jest wykonana poprawnie.
W starszych mieszkaniach i w części modernizacji kolor bywa jedynie wskazówką, a nie dowodem. W praktyce widzę to często w starych blokach i kamienicach, także w remontowanych lokalach w Trójmieście: ktoś zakłada, że niebieski zawsze oznacza neutralny, a to nie zawsze jest prawda. Jeśli instalacja była przerabiana kilka razy, trzeba zachować ostrożność i nie ufać samej barwie.
| Funkcja żyły | Typowy kolor | Uwagi praktyczne |
|---|---|---|
| PE | Żółto-zielony | To kolor zarezerwowany dla ochrony i nie powinien być używany do innych funkcji |
| N | Niebieski | Neutralny w instalacjach AC; jeśli oznaczenie nie zgadza się z wiekiem instalacji, warto sprawdzić pomiarem |
| L1, L2, L3 | Brązowy, czarny, szary | Najczęściej spotykany układ dla zasilania trójfazowego |
| DC plus | Czerwony | Częste w instalacjach prądu stałego |
| DC minus | Czarny lub niebieski | Kolor zależy od układu i dokumentacji, więc nie warto zgadywać |
Najważniejsza zasada jest prosta: kolor pomaga, ale nie zastępuje sprawdzenia funkcji przewodu. To prowadzi do kolejnego tematu, czyli do praktycznych symboli, które najczęściej spotyka się w mieszkaniu, rozdzielnicy i na budowie.
Najczęściej spotykane oznaczenia w domu i na budowie
Jeśli mam wskazać oznaczenia, które pojawiają się najczęściej przy instalacjach mieszkaniowych i budowlanych, wybrałbym kilka typowych grup. Każda z nich odpowiada na inne potrzeby: jedne są do prowadzenia w ścianie, inne do zasilania urządzeń, jeszcze inne do pracy w trudniejszym środowisku. Z punktu widzenia użytkownika najważniejsze jest to, że podobne litery nie oznaczają tego samego zastosowania.
| Oznaczenie | Co to zwykle oznacza | Typowe zastosowanie |
|---|---|---|
| YDY / YDYp | Przewód instalacyjny do montażu stałego; wersja „p” jest płaska | Instalacje w ścianie, pod tynkiem, wewnątrz budynku |
| YKY | Kabel o wyższej odporności, często do pracy w trudniejszych warunkach | Trasy zewnętrzne, zasilanie na zewnątrz, prowadzenie w gruncie |
| OWY | Przewód giętki do zastosowań ruchomych | Sprzęt przenośny, urządzenia domowe, połączenia wymagające elastyczności |
| H05VV-F | Przewód zharmonizowany 300/500 V, PVC, żyła giętka | Typowe połączenia urządzeń i osprzętu |
| H07V-K | Pojedyncza giętka żyła do instalacji stałej | Rozdzielnice, kanały, rurki instalacyjne |
W takich zapisach łatwo też wyłapać szczegóły dodatkowe. Litera G informuje, że w przewodzie jest żyła ochronna, a X że jej nie ma. To drobiazg, ale w praktyce decyduje o tym, czy przewód nada się do konkretnego obwodu. Ja zawsze patrzę również na liczbę żył i przekrój, bo 3x1,5 mm² i 3x2,5 mm² to nie jest kosmetyczna różnica, tylko zupełnie inny potencjał obciążenia. Najczęściej w mieszkaniu spotyka się właśnie 1,5 mm² przy oświetleniu i 2,5 mm² przy gniazdach, ale ostateczny dobór zależy od długości trasy, zabezpieczenia i planowanego obciążenia.
Gdy umiesz już rozpoznać najpopularniejsze symbole, zostaje jeszcze jedno praktyczne pytanie: co w takim odczycie najłatwiej pomylić, zwłaszcza podczas remontu.
Najczęstsze błędy przy odczytywaniu oznaczeń
Najczęściej widzę nie jeden błąd, tylko cały ciąg małych skrótów myślowych. Ktoś zapamiętał kolor, ale nie sprawdził przekroju. Ktoś kupił przewód tylko dlatego, że miał „taką samą liczbę żył”. Ktoś założył, że stara instalacja działa według dzisiejszych kolorów. W elektryce właśnie takie drobne założenia potrafią kosztować najwięcej.
- Mylenie koloru z funkcją - niebieski nie zawsze oznacza neutralny w starej instalacji, a żółto-zielony nie powinien pełnić żadnej innej roli.
- Dobór tylko po liczbie żył - dwa przewody mogą mieć tyle samo żył, ale zupełnie inne napięcie znamionowe i inną giętkość.
- Ignorowanie miejsca pracy - przewód do wnętrza budynku nie zawsze nadaje się na zewnątrz, do gruntu albo do strefy narażonej na promieniowanie UV.
- Pomijanie przekroju - zbyt mały przekrój to ryzyko przegrzewania, spadków napięcia i problemów z zabezpieczeniem.
- Zakładanie, że wszystkie stare oznaczenia są czytelne - w praktyce instalacje bywają przerabiane wielokrotnie i dokumentacja nie zawsze nadąża za zmianami.
- Brak weryfikacji przed pracą - przed jakąkolwiek ingerencją trzeba potwierdzić brak napięcia i funkcję przewodu, a nie ufać pamięci albo intuicji.
Właśnie dlatego przy remoncie nie wystarcza szybki rzut oka na puszkę. Trzeba myśleć o kablu jak o elemencie systemu, a nie jak o samodzielnym produkcie z marketu. To naturalnie prowadzi do ostatniego, najbardziej praktycznego kroku: co sprawdzić przed zakupem albo wymianą.
Co sprawdzić przed zakupem albo wymianą przewodu
Jeżeli miałbym zostawić po sobie jedną prostą checklistę, wyglądałaby tak. Najpierw sprawdzam napięcie znamionowe, potem liczbę żył i obecność ochronnej, następnie przekrój, miejsce ułożenia oraz warunki pracy. Dopiero na końcu porównuję cenę. Taka kolejność oszczędza najwięcej czasu, bo eliminuje zakup „prawie dobrego” przewodu, który potem i tak trzeba oddać albo wymienić.
- Sprawdź napięcie znamionowe i upewnij się, że odpowiada instalacji.
- Zweryfikuj liczbę żył oraz to, czy przewód ma żyłę ochronną PE.
- Porównaj przekrój w mm² z wymaganiami obwodu i długością trasy.
- Ustal, czy przewód będzie prowadzony w ścianie, w rurze, na zewnątrz, w gruncie czy przy urządzeniu ruchomym.
- Sprawdź odporność na wilgoć, UV, temperaturę i uszkodzenia mechaniczne.
- Jeśli instalacja jest stara lub była przerabiana, potwierdź funkcję żył pomiarem, nie kolorem.
Tak właśnie czytam oznaczenia w praktyce: od symbolu i napięcia, przez budowę żyły, aż po warunki pracy i bezpieczeństwo. Jeśli te kilka zasad staje się nawykiem, instalacja przestaje być zbiorem przypadkowych kabli, a zaczyna być czytelnym układem, w którym każdy element ma swoje miejsce i funkcję. I to jest chyba najważniejsza rzecz, jaką warto zapamiętać przed zakupem albo remontem.
