W instalacji elektrycznej najważniejsze nie jest samo słowo „bezpiecznik”, tylko to, jakiego rodzaju ochrony potrzebuje konkretny obwód. W praktyce pod jednym określeniem kryją się wkładki topikowe, wyłączniki nadprądowe i różnicowoprądowe, a każdy z tych elementów reaguje na inny problem. Poniżej porządkuję rodzaje bezpieczników, pokazuję ich zastosowanie i wyjaśniam, jak dobrać je rozsądnie w domu lub mieszkaniu.
W domu nie ma jednego bezpiecznika do wszystkiego
- Klasyczny bezpiecznik to najczęściej wkładka topikowa, ale w rozdzielnicach częściej spotyka się wyłączniki nadprądowe i różnicowoprądowe.
- gG/gL chronią przewody i obwody ogólne, aM stosuje się głównie w obwodach silnikowych.
- Charakterystyka B, C lub D mówi, przy jakim prądzie zwarciowym aparat zadziała natychmiast.
- Wyłącznik różnicowoprądowy chroni przed porażeniem, ale nie zastępuje ochrony przeciwzwarciowej i przeciążeniowej.
- Jeśli zabezpieczenie wybija regularnie, nie podbijam „na ślepo” amperażu. Najpierw szukam przyczyny.
Jak rozpoznać, co naprawdę chroni instalację
Jeśli ktoś mówi, że „wywalił bezpiecznik”, bardzo często ma na myśli wyłącznik nadprądowy albo różnicowoprądowy, a nie klasyczną wkładkę topikową. To rozróżnienie ma znaczenie, bo inny aparat reaguje na przeciążenie, inny na zwarcie, a jeszcze inny na upływ prądu do ziemi.
Ja zwykle zaczynam od prostego porządku: co chroni przewód, co chroni człowieka, a co chroni samo urządzenie. Dopiero potem ma sens rozmowa o konkretnych typach i ich oznaczeniach.
| Urządzenie | Przed czym chroni | Jak działa | Gdzie spotkasz je najczęściej |
|---|---|---|---|
| Wkładka topikowa | Zwarcie, przeciążenie zależnie od typu | Topik się przepala i przerywa obwód | Starsze rozdzielnice, instalacje przemysłowe, zabezpieczenia główne |
| Wyłącznik nadprądowy | Zwarcie i przeciążenie | Wyzwala mechanicznie i można go ponownie załączyć | Większość współczesnych rozdzielnic mieszkaniowych |
| Wyłącznik różnicowoprądowy | Upływ prądu, porażenie pośrednie | Porównuje prąd wpływający i wypływający z obwodu | Kuchnie, łazienki, obwody gniazd, ładowarki, nowoczesne instalacje |
| Wyłącznik różnicowo-nadprądowy | Upływ prądu, zwarcie i przeciążenie | Łączy funkcje RCD i MCB w jednym module | Gdy liczy się oszczędność miejsca w rozdzielnicy |
To ważne, bo bezpiecznik topikowy nie jest tym samym co „bezpiecznik automatyczny”. W dalszej części rozbijam temat na konkretne typy, żeby łatwiej było zrozumieć, co faktycznie warto dobrać do danego obwodu.
Wkładki topikowe wciąż mają swoje miejsce
Wkładka topikowa działa prosto: gdy prąd przekroczy dopuszczalną wartość, element topikowy się nagrzewa i przerywa obwód. To rozwiązanie jest stare, ale nadal bardzo użyteczne, bo bywa szybkie, czytelne i dobrze sprawdza się tam, gdzie liczy się wysoka zdolność wyłączania.
gG i gL do obwodów ogólnych
W praktyce najczęściej spotyka się wkładki gG, a starsze oznaczenie gL nadal pojawia się w rozmowach i katalogach. To bezpieczniki ogólnego zastosowania, przeznaczone do ochrony kabli i obwodów przed skutkami przeciążenia oraz zwarcia. Właśnie dlatego stosuje się je tam, gdzie instalacja ma pracować przewidywalnie, bez dużych prądów rozruchowych.
W skrócie: jeśli zabezpieczasz zwykły obwód zasilający przewody i typowe odbiorniki, gG jest najbliżej „uniwersalnego” wyboru. Nie oznacza to jednak, że będzie odpowiedni wszędzie. Przy dużych prądach rozruchowych potrafi zadziałać zbyt wcześnie.
aM do silników i obciążeń z rozruchem
Oznaczenie aM pojawia się tam, gdzie obwód zasila silnik lub inne urządzenie z wyraźnym prądem rozruchowym. Taka wkładka chroni głównie przed zwarciem, a nie przed przeciążeniem roboczym. Dlatego nie stosuje się jej „solo” do przypadkowych obwodów domowych.
W praktyce aM współpracuje z dodatkowym zabezpieczeniem przeciążeniowym, najczęściej przekaźnikiem lub wyłącznikiem silnikowym. To rozwiązanie ma sens tam, gdzie zwykły gG wyłączałby zbyt wcześnie, ale trzeba uczciwie powiedzieć: to nie jest bezpiecznik do gniazdek w salonie.
NH i małe wkładki cylindryczne
Oprócz podziału funkcjonalnego liczy się też forma. W instalacjach spotyka się małe wkładki cylindryczne, na przykład w wymiarach 10 x 38 mm, oraz większe wkładki NH stosowane w rozdzielnicach głównych i obiektach o większym zapotrzebowaniu na moc. Różnica nie dotyczy tylko rozmiaru. Chodzi także o zdolność zwarciową, sposób montażu i zakres zastosowań.
Jeżeli chcesz zrozumieć układ ochrony w budynku, patrz nie tylko na napis na wkładce, ale też na jej format. To często mówi więcej o zastosowaniu niż sama obiegowa nazwa.
Same wkładki topikowe rzadko są dziś jedynym elementem ochrony w mieszkaniu. W nowoczesnej rozdzielnicy bardzo często spotkasz wyłączniki nadprądowe, które przejmują część ich roli.
Wyłączniki nadprądowe z charakterystyką B, C i D
Wyłącznik nadprądowy łączy ochronę przed przeciążeniem i zwarciem, a po zadziałaniu można go po prostu ponownie załączyć. To właśnie dlatego w domach wypiera klasyczne „eski” topikowe. W praktyce najważniejsza jest tu charakterystyka wyzwalania, czyli to, jak aparat zachowa się przy nagłym skoku prądu.
Najkrócej: charakterystyka nie oznacza „mocniejszego” bezpiecznika. Oznacza tylko, jak szybko aparat zareaguje przy zwarciu i jak dobrze zniesie chwilowy prąd rozruchowy.
| Charakterystyka | Natychmiastowe zadziałanie przy prądzie | Najlepsze zastosowanie | Na co uważać |
|---|---|---|---|
| B | około 3-5 In | Typowe obwody mieszkaniowe, oświetlenie, standardowe gniazda | Może zadziałać przy większym prądzie rozruchowym |
| C | około 5-10 In | Obwody z umiarkowanym rozruchem, część urządzeń AGD, małe silniki, dłuższe linie | Nie należy traktować go jako uniwersalnego zamiennika B |
| D | około 10-20 In | Duże prądy rozruchowe, transformatory, silniki, wybrane obciążenia przemysłowe | W domu zwykle jest zbyt „tępy”, jeśli nie ma ku temu wyraźnego powodu |
W praktyce B wybieram tam, gdzie obciążenie jest przewidywalne i nie ma dużego skoku startowego. C ma sens przy urządzeniach, które przy włączeniu potrzebują chwilowo więcej prądu. D zostawiam dla sytuacji, w których rozruch naprawdę tego wymaga, bo inaczej tylko zamaskujesz problem zamiast go rozwiązać.
To rozróżnienie jest ważne zwłaszcza przy modernizacji starszych instalacji. Jeśli ktoś podmienia B na C albo C na D bez analizy przewodów i odbiorników, łatwo traci realną ochronę.
Wyłączniki różnicowoprądowe chronią ludzi, ale nie zastępują bezpiecznika
Wyłącznik różnicowoprądowy, czyli RCD, działa na innej zasadzie niż wkładka topikowa czy wyłącznik nadprądowy. Mierzy, czy tyle samo prądu wpływa do obwodu, ile z niego wraca. Jeśli pojawi się różnica, urządzenie uznaje to za upływ, który może oznaczać uszkodzenie izolacji albo zagrożenie dla człowieka.
W domowych instalacjach najczęściej spotyka się czułość 30 mA, bo to poziom ochrony uzupełniającej dla ludzi. Trzeba jednak pamiętać, że RCD nie zabezpiecza przed przeciążeniem ani zwarciem. Zawsze współpracuje z innym elementem ochrony nadprądowej.
Typ AC
Typ AC reaguje wyłącznie na prądy różnicowe przemienne. To rozwiązanie starsze i dziś coraz częściej zastępowane lepszymi wariantami. Przy urządzeniach elektronicznych jego czułość może być niewystarczająca, bo składowe stałe potrafią ją obniżyć albo zakłócić zadziałanie.
Typ A
Typ A radzi sobie z prądem przemiennym i pulsującym prądem stałym, dlatego znacznie lepiej pasuje do współczesnych urządzeń domowych. To dziś jeden z najrozsądniejszych wyborów do zwykłej instalacji mieszkaniowej, szczególnie tam, gdzie pracują zasilacze, pralki, płyty grzewcze czy elektronika sterująca.
Typ F
Typ F to specjalny wariant typu A, lepiej przystosowany do obwodów z urządzeniami wyposażonymi w jednofazowe przemienniki częstotliwości. W praktyce spotkasz go przy pralkach, pompach ciepła czy niektórych elektronarzędziach. Jego zaleta jest prosta: mniej fałszywych zadziałań tam, gdzie elektronika generuje bardziej złożone zakłócenia.
Przeczytaj również: Uziom fundamentowy i bednarka w fundamencie - jak zrobić to dobrze
Typ B
Typ B reaguje na wszystkie podstawowe rodzaje prądów różnicowych, także te wyprostowane. To ważne przy fotowoltaice, ładowarkach samochodów elektrycznych i innych układach z przekształtnikami. W takich obwodach typ AC zwykle nie jest już rozsądnym wyborem.
Jeżeli obwód ma chronić po prostu domowe gniazda, zwykle nie potrzebuję wymyślnych rozwiązań. Jeżeli jednak w grę wchodzi ładowarka EV, pompa ciepła albo instalacja PV, sprawa robi się bardziej techniczna i typ RCD trzeba dobrać świadomie, a nie „na oko”.

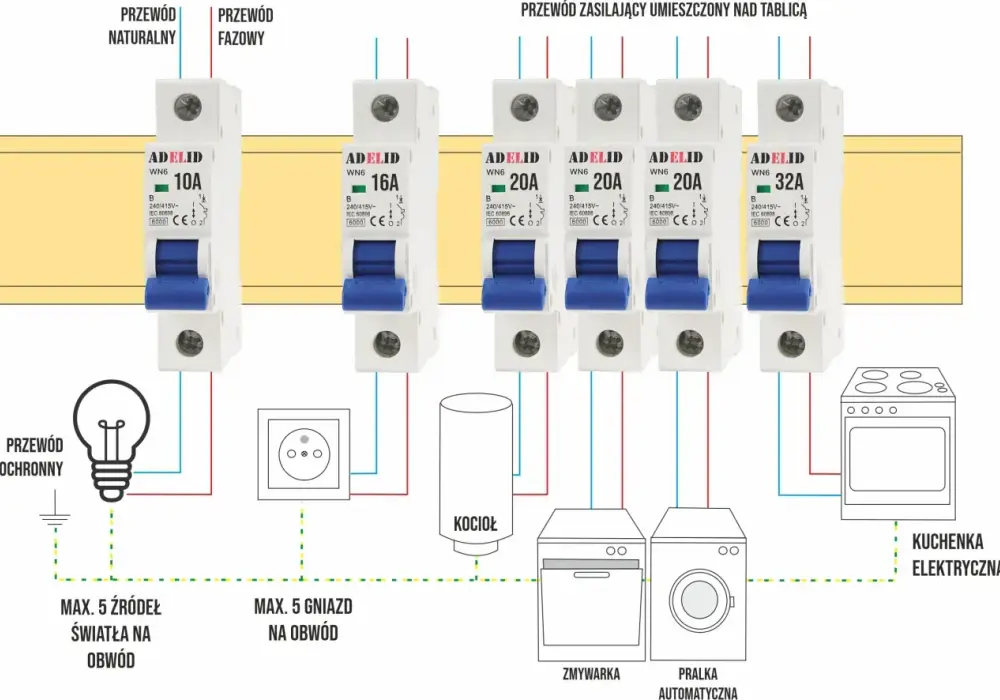

Jak dobrać zabezpieczenie do konkretnego obwodu
Doboru nie robi się od końca. Najpierw patrzę na przewód, potem na odbiornik, a dopiero później na aparat ochronny. Jeśli odwrócisz tę kolejność, bardzo łatwo dobrać zabezpieczenie, które będzie ładnie wyglądało w rozdzielnicy, ale słabo ochroni instalację.
- Sprawdź przekrój przewodu i przeznaczenie obwodu. Inaczej dobiera się zabezpieczenie do oświetlenia, inaczej do gniazd, a jeszcze inaczej do silnika lub ładowarki.
- Oceń prąd rozruchowy. Jeśli urządzenie przy starcie bierze wyraźnie więcej niż w pracy ustalonej, zwykła charakterystyka B może być zbyt czuła.
- Wybierz typ ochrony nadprądowej. Do prostych obwodów wystarczy MCB, do starszych lub bardziej wymagających układów czasem lepiej pasuje wkładka topikowa.
- Dobierz RCD do rodzaju elektroniki. W nowoczesnym domu typ A jest zwykle bezpieczniejszym punktem wyjścia niż typ AC.
- Sprawdź zdolność wyłączania. To szczególnie ważne przy większych instalacjach, gdzie prąd zwarciowy może być wysoki.
- Myśl o selektywności. Gdy zadziała jedno zabezpieczenie, nie chcesz odcinać całego domu, jeśli da się tego uniknąć.
W praktyce najczęstszy błąd polega na tym, że ktoś chce „żeby już nie wybijało” i sięga po wyższy prąd znamionowy. To krótkoterminowo bywa wygodne, ale długoterminowo może przegrzać przewód albo ukryć realną usterkę. Lepiej dobrać aparat do obciążenia niż obciążenie do aparatu.
Najczęstsze błędy, które robią więcej szkody niż pożytku
Po latach widzę jeden powtarzalny schemat: użytkownik traktuje zabezpieczenie jak przeszkodę, a nie jak element ochrony. Wtedy zaczynają się skróty, które są pozornie praktyczne, ale technicznie ryzykowne.
- Wymiana na „mocniejsze” zabezpieczenie bez analizy przewodu - jeśli zwiększysz prąd znamionowy bez sprawdzenia instalacji, możesz osłabić ochronę kabla.
- Mylenie RCD z ochroną przeciążeniową - wyłącznik różnicowoprądowy nie zastąpi zabezpieczenia nadprądowego.
- Stosowanie typu AC w obwodach z elektroniką - nowoczesne urządzenia często wymagają typu A, a czasem F lub B.
- Ignorowanie częstych zadziałań - jeśli aparat wybija regularnie, to zwykle sygnał przeciążenia, uszkodzenia albo złego doboru.
- Drutowanie i mostkowanie - to najgorszy możliwy „sposób naprawy”, bo usuwa ochronę zamiast usuwać przyczynę.
- Dobór aM bez dodatkowej ochrony przeciążeniowej - przy silnikach trzeba pilnować całego układu, a nie samej wkładki.
Jeśli któreś zabezpieczenie wyłącza się częściej niż okazjonalnie, nie traktuję tego jako kaprysu aparatu. To informacja diagnostyczna. W praktyce właśnie wtedy wychodzą przeciążone obwody, zbyt mały przekrój przewodu albo urządzenie z uszkodzeniem izolacji.
Starsza rozdzielnica nie zawsze wymaga wymiany wszystkiego, ale wymaga porządku
W starszych mieszkaniach nadal trafiają się porcelanowe wkładki i rozdzielnice, w których latami dokładano kolejne rozwiązania bez spójnego planu. W takim układzie największym problemem nie jest nawet sam wiek aparatury, tylko brak logiki: jeden obwód jest chroniony inaczej niż drugi, opisów brakuje, a selektywność jest przypadkowa.
Gdy robię przegląd takiej instalacji, patrzę przede wszystkim na trzy rzeczy: czy obwody są opisane, czy ochrona ludzi jest rozwiązana przez RCD, oraz czy zabezpieczenia odpowiadają realnym odbiornikom. Jeśli nie, modernizacja ma sens nawet wtedy, gdy część aparatury technicznie jeszcze „działa”.
- W kuchni i łazience sensownie jest mieć ochronę różnicowoprądową, bo to pomieszczenia o wyższym ryzyku.
- Przy ładowarkach EV, fotowoltaice i pompach ciepła zwykły typ AC zwykle nie jest wystarczająco elastyczny.
- Jeśli obwód często wybija, czasem lepiej wydzielić go na osobną linię niż podnosić wartość zabezpieczenia.
- Przy większym remoncie opłaca się od razu uporządkować opisy obwodów i dobrać aparaty tak, by łatwiej było je serwisować.
W praktyce najlepszy efekt daje nie „najmocniejszy” bezpiecznik, tylko dobrze zgrany zestaw: przewód, zabezpieczenie nadprądowe i ochrona różnicowoprądowa. Jeśli ten układ jest spójny, instalacja działa ciszej, bez fałszywych wyłączeń i bez ryzykownych kompromisów. A jeśli masz już starszą rozdzielnicę, zacząłbym właśnie od uporządkowania ochrony, nie od przypadkowej wymiany jednego aparatu.
